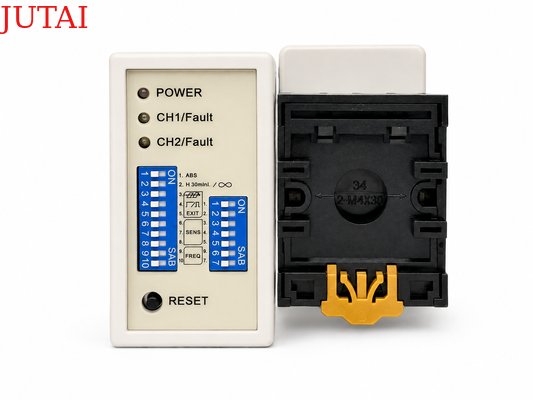

この隣接ループ用デュアルループ車両検出器（4つの周波数レベルと干渉防止設計）は、駐車場入口、複数車線バリアシステム、産業用アクセス道路、交通制御ゾーンなど、複数の誘導ループが近接して配置される設置に最適化されています。CH1とCH2には、高、中高、中低、低の4つの選択可能なレベルを使用して異なる動作周波数を割り当てることができ、隣接ループ間の電磁クロストークを最小限に抑え、安定した車両検出を維持するのに役立ちます。各チャンネルは独立して動作し、ローカルループ構成に応じて調整できるため、検出器はさまざまな道路レイアウトに対応しながら、存在検出、車両方向認識、エントリーパルス、およびエグジットパルス機能をサポートできます。

周波数管理に加えて、この検出器は20～2000μHのループインダクタンス範囲、独立した8段階感度調整、6つの選択可能な動作モード、常時存在監視、自動リセット、および自動感度ブースト（ASB）を組み合わせており、トラック、トレーラー、高車高車両での検出継続性を向上させます。個別のCH1およびCH2リレー出力により、バリアゲート、スライドゲート、駐車場コントローラー、交通信号機、車両カウンター、その他の自動化機器との直接統合が可能になり、専用のLEDインジケーターは車両ステータスとループ障害の迅速なフィードバックを提供します。LD-200 100～240 VACおよびLD-202 12～24 Vバージョンで利用可能なこのデュアルチャンネルループ検出器は、隣接ループ干渉、設置の柔軟性、および信頼性の高い車両検出が重要な要件であるプロジェクトに特に適しています。

• 1. 15～2000μH検出範囲
  • このループ検出器は、15μHから2000μHまでの広い検出範囲をサポートし、さまざまなループサイズと構成に対応し、さまざまな交通検出シナリオで汎用的に使用できます。
  • この広い検出範囲により、当社のループ検出器は、オートバイ、乗用車、超長距離トラック、バスなど、あらゆる種類の車両を検出できます。
• 2. コンパクトサイド
  • コンパクトでよく設計されたハウジングは、機能と機能に関する業界のすべての要件を組み合わせており、この検出器を既存のあらゆる交通検出システムに組み込むことができます。
• 3. 診断機能とLED表示
  • 包括的な診断機能により、ループと設置の問題を正確に診断でき、LEDの状態を通じて表示され、最適なパフォーマンスを確保し、ダウンタイムを削減します。
• 4. 選択可能な存在時間
  • 存在リレーの出力は、車両がループ上に留まっている間、検出出力を固定時間（30分以上）に制限するように選択でき、交通管理に柔軟性をもたらします。
• 5. 自動感度ブースト（ASB）
  • この機能は、車両検出時に感度を自動的に最大にブーストすることにより、大型トラック・トレーラーの組み合わせや高車高車両を確実に検出します。
• 6. 自動環境ドリフト補償
  • ループ検出器（またはその他のセンサー）は、環境条件の変化に自動的に調整およびキャリブレーションされ、さまざまな気象および環境要因にもかかわらず、検出精度と安定性を維持します。
• 7. 17個のDIPスイッチ設定
  • シェル上のDIPスイッチ設計により、ループ検出器の設定がより簡単かつ明確になり、ユーザーにとって非常に使いやすくなっています。ユーザーはすべての機能を最初に設定してからループ検出器をインストールできます。
• 8. デュアルチャンネルは協調的または独立して動作します
  • デュアルチャンネルループ検出器は、2つのシングルチャンネルバージョンとして使用でき、2つの独立した検出チャンネルをサポートします。
  • また、複数のループの同時監視を可能にし、ループ検出器はシングルチャンネルアプリケーションで方向を認識する能力を持っています。これにより、車両検出の柔軟性と精度が向上します。
• 9. クロストーク干渉防止
  • DIPスイッチを介して、ループ検出器の周波数を調整して、2つのループコイルが近すぎるために発生するクロストーク干渉を防ぐことができます。

LD-200シリーズ検出器は、次のいずれかのモードに構成できます。

• CH1検出LED：常時点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。
• 速く点滅：ループが開回路であるか、ループ後の巻き数が多すぎることを示します。
• CH2検出LED：常時点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。
• 速く点滅：ループが開回路であるか、ループ後の巻き数が多すぎることを示します。

• ループの感度と周波数は、7ウェイDIPスイッチと10ウェイDIPスイッチ設定で調整できます。
• ユーザーは、以下のDIPスイッチ設定表のように、DIPスイッチの設定を変更することで、8つの異なる設定を選択できます。DIPスイッチ6、7、8はCH1感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。
• DIPスイッチ3、4、5はCH2感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。

• （スイッチ1）DIP1およびDIP2トレーラー用特殊感度向上（両チャンネル）

（スイッチ1=S1）D3、D4、D5および（スイッチ2=S2）D1、D2設定特殊機能（モード1、2、3方向検出。モード4、5、6通常モード、2つのループ検出は分離されています。）

（スイッチ1=S1）D6およびD7およびD8、および（スイッチ2=S2）D3およびD4およびD5設定CH1およびCH2感度選択。（8段階選択）

（スイッチ1=S1）D9およびD10、および（スイッチ2=S2）D6、D7設定周波数（20K～100KHz）。

リセットボタン：注意：DIPスイッチの設定を変更するたびに、LD-200をリセットする必要があります。

ループは、「クイックセット」ブラックエポキシコンパウンドまたはホットビチューメンマスティックを使用して密封され、道路表面に馴染みます。

設置時には、製品のプラグとソケットを垂直方向に保ってください。

LD-100	LD-102	LD-200	LD-202	JTHT-11
シングルチャンネル 100-240 V AC	シングルチャンネル 12-24 V AC/DC	デュアルチャンネル 100-240 V AC	デュアルチャンネル 12-24 V AV/DC	ループケーブル 305 m テフロンコイル
LCR-MT
マルチメーター
