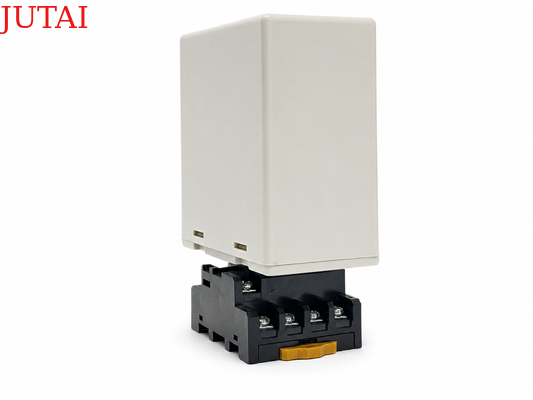

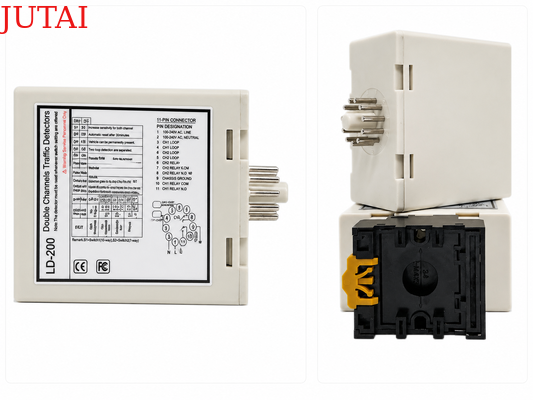

この20～2000μHループインダクタンスと可変周波数を備えたデュアルチャンネル車両ループ検出器は、幅広いループ互換性とさまざまな現場条件での安定した車両検出を必要とする設置向けに設計されています。その広い20～2000μHのインダクタンス範囲により、さまざまなループサイズ、ケーブル長、道路レイアウトに対応でき、駐車場、ゲート、産業用入口、料金所、交通制御プロジェクトに適しています。2つの独立したチャンネル、CH1とCH2は、別々の誘導ループを監視し、車両存在検出、方向検出、進入パルス、および退出パルス機能をサポートします。このデュアルチャンネル構成により、1つのアプリケーションで2つの検出ゾーンまたは協調車両移動監視が必要な場合に、システムインテグレーターはより柔軟に対応できます。

複数のループが近接して設置されている場合のパフォーマンスを向上させるために、各チャンネルは4つの選択可能な動作周波数レベルをサポートしており、設置者はループ周波数を分離して相互干渉やクロストークを減らすことができます。この検出器には、8段階の感度調整、6つの選択可能な動作モード、永続的な存在検出、自動リセット、および自動感度ブースト（ASB）も組み込まれており、トラック、トレーラー、高車高車両の検出をより安定させます。独立したリレー出力により、駐車場コントローラー、スライドゲート、バリアオペレーター、交通信号、車両カウント機器との統合が容易になり、CH1/CH2 LEDインジケーターはステータス監視とループ障害診断を支援します。LD-200 100～240 VACおよびLD-202 12～24 Vバージョンで提供されるこの可変周波数デュアルループ検出器は、幅広いアクセスおよび交通自動化システムで信頼性の高い車両検出のための汎用性の高いソリューションを提供します。

• 1. 15～2000μH検出範囲
  • ループ検出器は、15μHから2000μHまでの広い検出範囲をサポートし、さまざまなループサイズと構成に対応し、さまざまな交通検出シナリオで汎用的に使用できます。
  • 広い検出範囲により、当社のループ検出器は、オートバイ、車、超長距離トラック、バスなど、あらゆる種類の車両を検出できます。
• 2. コンパクトなサイド
  • コンパクトでよく設計されたハウジングは、機能と機能に関する業界のすべての要件を組み合わせており、この検出器を既存のあらゆる交通検出システムに組み込むことができます。
• 3. 診断機能とLED表示
  • 包括的な診断機能により、ループと設置の問題を正確に診断でき、LEDの状態を通じて表示され、最適なパフォーマンスを確保し、ダウンタイムを削減します。
• 4. 選択可能な存在時間
  • 存在リレーの出力は、車両がループ上に留まっている間、検出出力を固定時間（30分以上）に制限するように選択でき、交通管理に柔軟性をもたらします。
• 5. 自動感度ブースト（ASB）
  • この機能は、車両検出時に感度を自動的に最大までブーストすることにより、大型トラック・トレーラーの組み合わせや高床車両を確実に検出します。
• 6. 自動環境ドリフト補償
  • ループ検出器（またはその他のセンサー）は、環境条件の変化に自動的に調整およびキャリブレーションされ、さまざまな気象および環境要因にもかかわらず、検出精度と安定性を維持します。

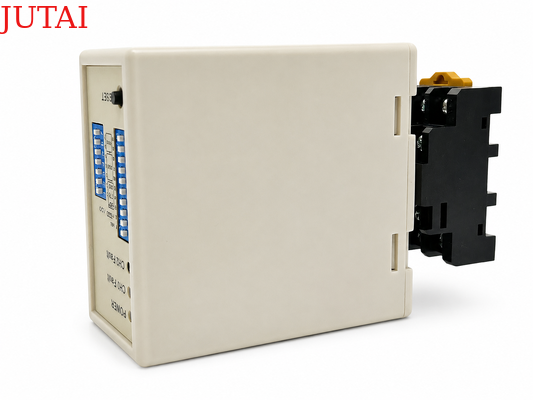

• 7. 17個のディップスイッチ設定
  • シェル上のディップスイッチ設計により、ループ検出器の設定がより簡単かつ明確になり、ユーザーにとって非常に使いやすいです。ユーザーはすべての機能を設定してからループ検出器を設置できます。
• 8. デュアルチャンネルは協調的または独立して動作します
  • デュアルチャンネルループ検出器は、2つのシングルチャンネルバージョンとして使用でき、2つの独立した検出チャンネルをサポートします。
  • また、複数のループの同時監視を可能にし、ループ検出器はシングルチャンネルアプリケーションで方向を認識する能力を持っています。車両検出の柔軟性と精度を高めます。
• 9. クロストーク干渉防止。
  • ディップスイッチを介して、ループ検出器の周波数を調整して、2つのループコイルが近接して設置されたことによるクロストーク干渉を防ぐことができます。

LD-200シリーズ検出器は、次のいずれかのモードに設定できます。

• CH1検出LED：連続点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後のツイスト数が不足していることを示します。
• 速く点滅：ループが開回路であるか、ループ後のツイスト数が多すぎることを示します。
• CH2検出LED：連続点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後のツイスト数が不足していることを示します。
• 速く点滅：ループが開回路であるか、ループ後のツイスト数が多すぎることを示します。

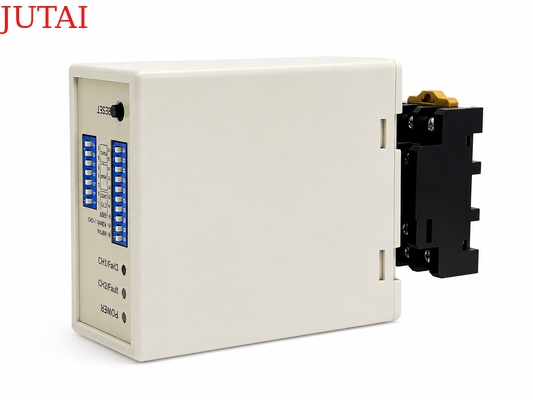

• ループの感度と周波数は、7ウェイディップスイッチと10ウェイディップスイッチ設定で調整できます。
• ユーザーは、以下のディップスイッチ設定表に従ってディップスイッチの設定を変更することにより、8つの異なる設定を選択できます。ディップスイッチ6、7、8はCH1感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。
• ディップスイッチ3、4、5はCH2感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。

• （スイッチ1）DIP1＆DIP2 トレーラー用特殊感度向上（両チャンネル）

（スイッチ1=S1）D3、D4、D5および（スイッチ2=S2）D1、D2設定特殊機能（モード1、2、3方向検出。モード4、5、6通常モード、2つのループ検出は分離されています。）

（スイッチ1=S1）D6＆D7＆D8および（スイッチ2=S2）D3＆D4＆D5設定CH1およびCH2感度選択。（8段階選択）

（スイッチ1=S1）D9＆D10および（スイッチ2=S2）D6、D7設定周波数（20K～100KHz）。

リセットボタン：注意：ディップスイッチの設定を変更した場合は、毎回LD-200をリセットする必要があります。

ループは、「クイックセット」ブラックエポキシコンパウンドまたはホットビチューメンマスティックを使用して密封され、道路表面に溶け込みます。

設置時は、製品のプラグとソケットを垂直方向に保ってください。

LD-100	LD-102	LD-200	LD-202	JTHT-11
シングルチャンネル 100～240 V AC	シングルチャンネル 12～24 V AC/DC	デュアルチャンネル 100～240 V AC	デュアルチャンネル 12～24 V AV/DC	ループケーブル 305 m テフロンコイル
LCR-MT
マルチメータ
