このデュアルチャンネルループ検出器（アンチテイルゲーティング制御用、デュアルループシーケンス検出機能付き）は、制御システムが2つの連続した検出ゾーンを車両がどのように通過するかを監視する必要がある車両アクセスポイント向けに設計されています。CH1とCH2のアクティベーション順序を追跡することにより、検出器は、駐車コントローラー、ゲートオペレーター、またはアクセス管理システムが、車両が制御レーンに入り、通過し、クリアしたかどうかを判断するために使用できるシーケンシャル車両信号を供給します。このデュアルループシーケンス情報は、アンチテイルゲーティングロジック、一度に1台の車両のみのアクセス、入退場確認、および方向交通制御をサポートするために特に価値があります。これは、駐車場のバリア、ゲート付きコミュニティ、産業用入口、料金所、およびその他の制限された車両アクセスポイントで使用されます。

柔軟な設置のために、検出器は6つの選択可能な動作モード、独立したCH1およびCH2リレー出力、8段階の感度調整、4つの動作周波数設定、および広い20～2000 μHのループインダクタンス範囲を提供します。各チャンネルは、存在検出、入口パルス、出口パルス、または協調方向認識用に構成でき、自動感度ブースト（ASB）は、トラック、トレーラー、および高車高車両の信号連続性を向上させます。永続的な存在検出と自動リセットオプションは、長時間滞在する車両に対する追加の制御を提供し、専用のチャンネルLEDは、設置業者がコミッショニング中に車両ステータスとループ障害を特定するのに役立ちます。LD-200 100～240 VACおよびLD-202 12～24 Vバージョンで利用可能なこのデュアルチャンネル車両ループ検出器は、アンチテイルゲーティングアクセス制御、バリアゲート自動化、駐車場のセキュリティ、およびインテリジェントな車両通過管理のための信頼性の高いセンシング基盤を提供します。

• 1. 15～2000 μH検出範囲
  • ループ検出器は、15 μHから2000 μHまでの広い検出範囲をサポートし、さまざまなループサイズと構成に対応し、さまざまな交通検出シナリオで汎用的に使用できます。
  • 広い検出範囲により、当社のループ検出器は、オートバイ、車、超長尺トラック、バスなど、あらゆる種類の車両を検出できます。
• 2. コンパクトなサイド
  • コンパクトでよく設計されたハウジングは、機能と機能に関する業界のすべての要件を組み合わせており、この検出器を既存のあらゆる交通検出システムに組み込むことができます。
• 3. 診断機能とLED表示
  • 包括的な診断機能により、ループと設置の問題を正確に診断でき、LEDの状態を通じて表示されるため、最適なパフォーマンスを確保し、ダウンタイムを削減します。
• 4. 選択可能な存在時間
  • 存在リレーの出力は、車両がループ上に留まっている間、検出出力を固定時間（30分以上）に制限するように選択でき、交通管理に柔軟性をもたらします。
• 5. 自動感度ブースト（ASB）
  • この機能は、車両検出時に感度を最大に自動的にブーストすることにより、大型トラック・トレーラーの組み合わせや高床車両を確実に検出します。
• 6. 自動環境ドリフト補正
  • ループ検出器（またはその他のセンサー）は、環境条件の変化に自動的に調整およびキャリブレーションを行い、さまざまな気象および環境要因にもかかわらず検出精度と安定性を維持します。

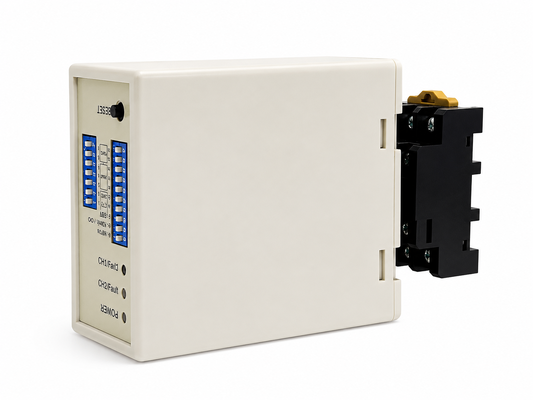

• 7. 17個のDIPスイッチ設定
  • シェル上のDIPスイッチ設計により、ループ検出器の設定がより簡単かつ明確になり、ユーザーにとって非常に使いやすくなっています。ユーザーはすべての機能を設定してからループ検出器を設置できます。
• 8. デュアルチャンネルは協調的または独立して動作します
  • デュアルチャンネルループ検出器は、2つの独立した検出チャンネルをサポートする2つのシングルチャンネルバージョンとして使用できます。
  • また、複数のループの同時監視を可能にし、ループ検出器はシングルチャンネルアプリケーションで方向を認識する能力を持っています。これにより、車両検出の柔軟性と精度が向上します。
• 9. クロストーク干渉防止。
  • DIPスイッチを介して、ループ検出器の周波数を調整して、2つのループコイルが近すぎるために発生するクロストーク干渉を防ぐことができます。

LD-200シリーズ検出器は、次のいずれかのモードに構成できます。

• CH1検出LED：常時点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。
• 速く点滅：ループが開回路になっているか、ループ後の巻き数が多すぎることを示します。
• CH2検出LED：常時点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。
• 速く点滅：ループが開回路になっているか、ループ後の巻き数が多すぎることを示します。

• ループの感度と周波数は、7ウェイDIPスイッチと10ウェイDIPスイッチ設定で調整できます。
• ユーザーは、以下のDIPスイッチ設定表に従って、DIPスイッチの設定を変更することで、8つの異なる設定を選択できます。DIPスイッチ6、7、8はCH1感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。
• DIPスイッチ3、4、5はCH2感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。

• （スイッチ1）DIP1 & DIP2 トレーラー（両チャンネル）用の特別な感度向上

（スイッチ1=S1）D3、D4、D5および（スイッチ2=S2）D1、D2 設定特別な機能（モード1、2、3方向検出。モード4、5、6通常モード、2つのループ検出は分離されています。）

（スイッチ1=S1）D6 & D7 & D8 および（スイッチ2=S2）D3 & D4 & D5 設定 CH1 および CH2 感度選択。（8段階の選択肢）

（スイッチ1=S1）D9 & D10 および（スイッチ2=S2）D6、D7 設定 周波数（20 K～100 KHz）。

リセットボタン：注意：DIPスイッチの設定を変更するたびに、LD-200をリセットする必要があります。

ループは、「クイックセット」ブラックエポキシコンパウンドまたはホットビチューメンマスティックを使用して封止され、道路面に馴染むようにします。

設置時には、製品のプラグとソケットを垂直方向に保ってください。

LD-100	LD-102	LD-200	LD-202	JTHT-11
シングルチャンネル 100-240 V AC	シングルチャンネル 12-24 V AC/DC	デュアルチャンネル 100-240 V AC	デュアルチャンネル 12-24 V AV/DC	ループケーブル 305 m テフロンコイル
LCR-MT
マルチメーター
