このパーキングシステム用デュアルチャンネル車両検出器（常時検知・自動リセット機能付き）は、ゲートの信頼性の高い動作に安定した車両占有監視が不可欠なパーキングアクセスポイント向けに設計されています。2つの独立した検出チャンネル（CH1およびCH2）を備えたこの検出器は、2つの誘導ループを同時に監視でき、協調デュアルループ制御と個別の車両検出ゾーンの両方をサポートします。「常時検知モード」では、車両がループ上に留まっている間、リレー出力はアクティブなままとなり、バリア安全ゾーン、待機エリア、チケット販売レーン、および静止車両を中断なく検出し続ける必要があるアプリケーションに適しています。「自動リセットモード」が選択されている場合、検出器は約10分間の連続車両検知後に自動的にリセットされ、無期限の常時検知を必要としない設置向けの代替動作戦略を提供します。

長時間の車両監視に加えて、このユニットは「6つの選択可能な動作モード」、「独立リレー出力」、「8段階感度調整」、「4つの周波数設定」、「20～2000 μHのインダクタンス範囲を組み合わせて、さまざまなパーキングレイアウトとループ構成に対応します。CH1およびCH2は、車両方向認識、独立常時検知出力、進入パルス、または退出パルス用に構成でき、「自動感度ブースト（ASB）」は、トラック、トレーラー、連節車、高車高車両の安定した検出を維持するのに役立ちます。専用のLEDインジケーターによりステータスの確認とループ障害の診断が容易になり、DIPスイッチプログラミングにより現場での迅速な構成が可能です。電源システムは「

• 」および「
  • LD-202（12～24 V用）
  • 」として利用可能で、このデュアルチャンネル車両ループ検出器は、パーキングバリアゲート、無人パーキング施設、スライドゲート、産業用入口、料金所レーン、その他の自動車両アクセスアプリケーションに適しています。
• 特徴
  • 1. 15～2000 μH検出範囲
• このループ検出器は、15 μHから2000 μHまでの広い検出範囲をサポートし、さまざまなループサイズと構成に対応して、さまざまな交通検出シナリオで汎用的に使用できます。
  • この広い検出範囲により、当社のループ検出器は、オートバイ、乗用車、超長距離トラック、バスなど、あらゆる種類の車両を検出できます。
• 2. コンパクトなサイド
  • コンパクトでよく設計されたハウジングは、機能と性能に関する業界のすべての要件を組み合わせており、この検出器を既存のあらゆる交通検出システムに組み込むことができます。

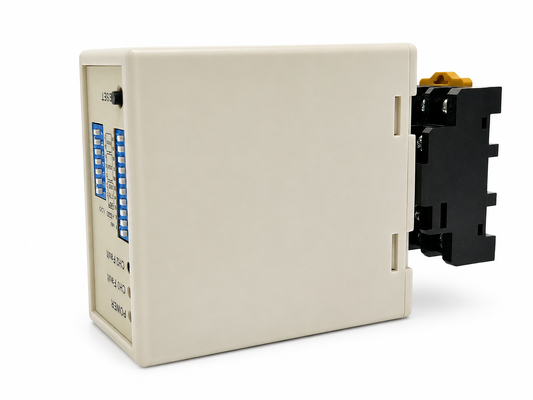

• 3. 診断機能とLED表示
  • 包括的な診断機能により、ループと設置の問題を正確に診断でき、LEDの状態を通じて表示されるため、最適なパフォーマンスを確保し、ダウンタイムを削減します。
• 4. 選択可能な常時検知時間
  • 常時検知リレーの出力は、車両がループ上に留まっている間、検出出力を固定時間（30分以上）に制限するように選択でき、交通管理に柔軟性をもたらします。
• 5. 自動感度ブースト（ASB）
  • この機能は、車両検出時に感度を自動的に最大にブーストすることで、大型トラック・トレーラーの組み合わせや高床車両を確実に検出します。
• 6. 自動環境ドリフト補正
  • ループ検出器（またはその他のセンサー）は、環境条件の変化に自動的に調整および校正され、さまざまな気象および環境要因にもかかわらず、検出精度と安定性を維持します。
  • 7. 17個のDIPスイッチ設定
• シェル上のDIPスイッチ設計により、ループ検出器の設定がより簡単かつ明確になり、ユーザーにとって非常に使いやすくなっています。ユーザーはすべての機能を設定してからループ検出器をインストールできます。
  • 8. デュアルチャンネルは協調的または独立して動作

9. クロストーク干渉防止。

• ABロジック常時検知モード（バリア操作）
• CH1検出LED：連続点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。
• ❀電源LED：赤色の電源LEDは「電源オン」を示します。
• CH1検出LED：連続点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。

• CH2検出LED：連続点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。
• 速く点滅：ループが開回路になっているか、ループ後の巻き数が多すぎることを示します。

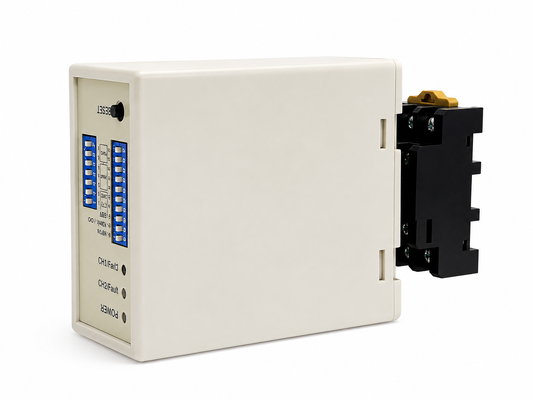

• ループの感度と周波数は、7ウェイDIPスイッチと10ウェイDIPスイッチ設定で調整できます。

ユーザーは、DIPスイッチ設定テーブルに従ってDIPスイッチの設定を変更することで、8つの異なる設定を選択できます。DIPスイッチ6、7、8はCH1感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。DIPスイッチ3、4、5はCH2感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。

❀Switch1=S1：チャンネル1ループ機能選択（10ウェイDIPスイッチ）（スイッチ1）DIP1およびDIP2：トレーラー（両チャンネル）用の特別な感度向上

（スイッチ1=S1）D3、D4、D5および（スイッチ2=S2）D1、D2設定：特別な機能

（モード1、2、3：方向検出。モード4、5、6：通常モード、2つのループ検出は分離されています。）（スイッチ1=S1）D6、D7、D8および（スイッチ2=S2）D3、D4、D5設定：CH1およびCH2感度選択。

（スイッチ1=S1）D9、D10および（スイッチ2=S2）D6、D7設定：周波数（20 K～100 KHz）。

リセットボタン：

ループは、「クイックセット」ブラックエポキシコンパウンドまたはホットビチューメンマスティックを使用して封止され、道路面に馴染みます。	設置時には、製品のプラグとソケットを垂直方向に保ってください。	トラブルシューティング	製品シリーズ	LD-100
LD-202 100-240 V AC	LD-202 JTHT-11	シングルチャンネル 100-240 V AC	シングルチャンネル 12-24 V AC/DC	デュアルチャンネル 100-240 V AC
デュアルチャンネル
12-24 V AV/DC
