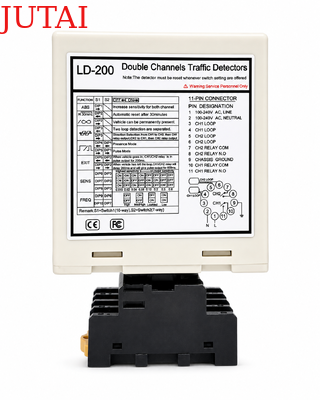

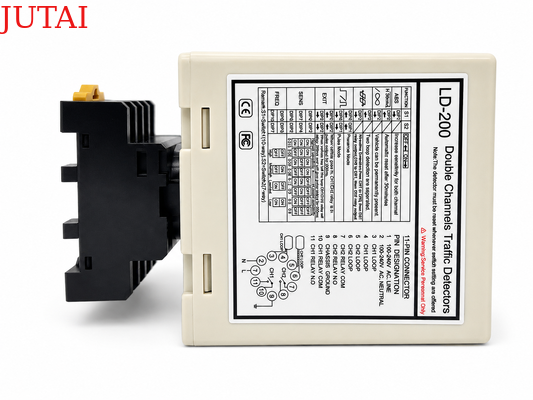

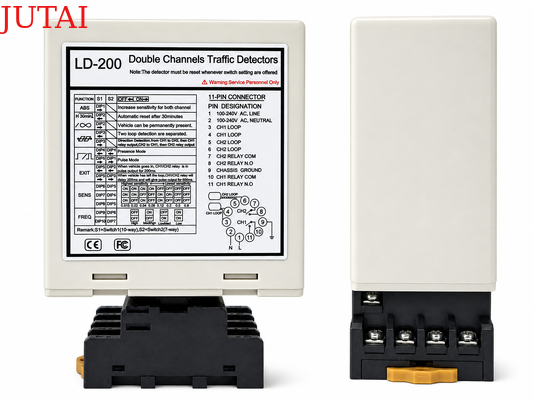

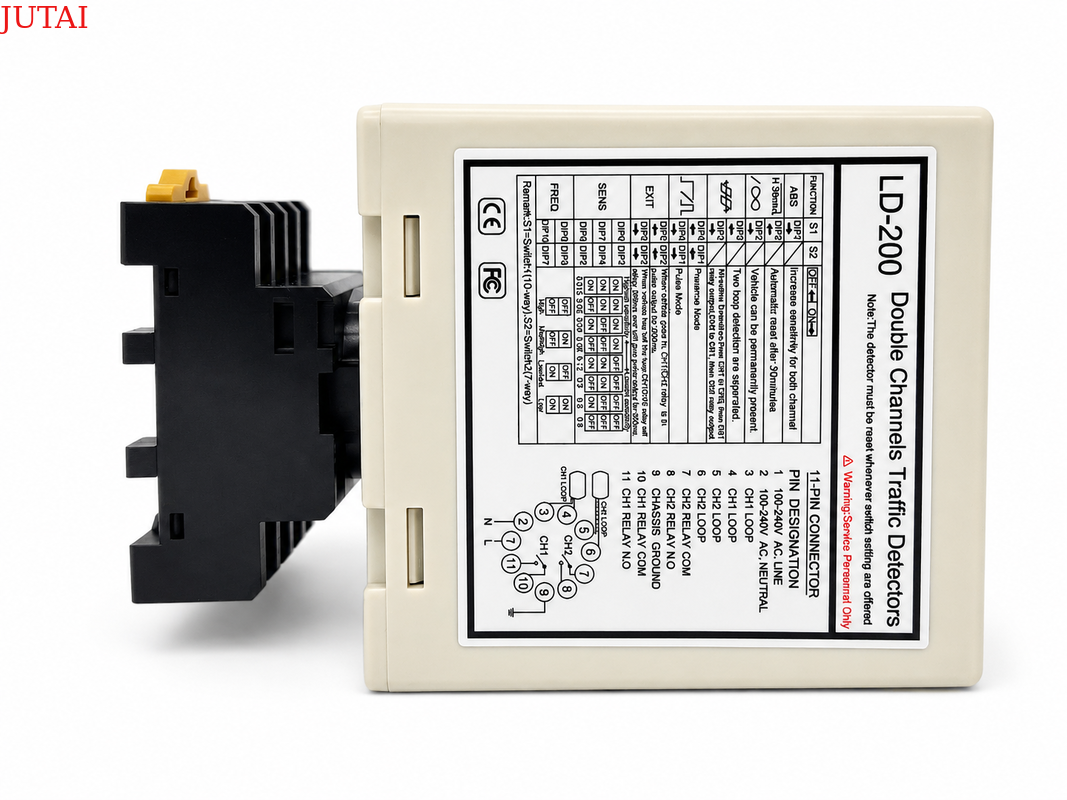

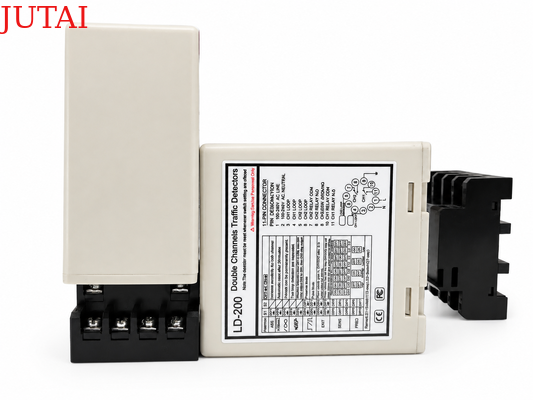

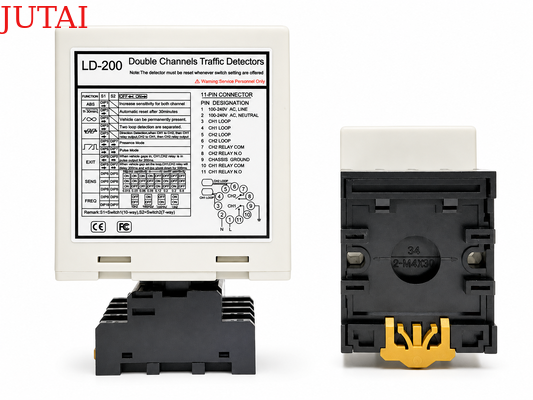

この駐車場ゲート用デュアルチャンネルループ検出器（8段階感度調整付き）は、自動駐車場の出入口での正確な車両検出を提供するために設計されています。2つの検出チャンネル（CH1およびCH2）は、個別の誘導ループを監視し、独立して、または車両方向認識のための協調デュアルループモードで動作させることができます。選択可能な0.015%から0.8%までの8段階感度範囲により、各チャンネルを異なるループ寸法、道路状況、車両タイプに合わせて微調整でき、検出器が乗用車、トラック、トレーラー、その他の車両に確実に反応するのに役立ちます。車両存在、進入パルス、退出パルス、方向検出のための複数の出力モードを備えており、駐車場ゲート、アクセス制御装置、チケット発行機器、車両管理システムに信頼性の高いトリガー信号を供給できます。

複数のループが近接して配置されている設置の場合、検出器は4つの調整可能な動作周波数をCH1およびCH2用に提供し、ループ間の干渉を低減し、安定した動作を維持するのに役立ちます。自動感度ブースト（ASB）は、トレーラーや高車高車両の検出継続性を向上させ、永久存在および自動リセット設定は、さまざまな駐車制御戦略に柔軟性を提供します。独立したチャンネルリレー、明確なLEDステータスおよび障害表示、DIPスイッチプログラミング、および広い20～2000 μHのループインダクタンス範囲により、コミッショニングとメンテナンスが容易になります。LD-200（100～240 VAC入力）およびLD-202（12～24 V入力）として利用可能なこのデュアルチャンネル駐車場ループ検出器は、ゲート自動化、車両出入管理、駐車アクセス制御、その他のインテリジェント車両検出アプリケーションの実用的なソリューションです。

• 1. 15～2000 μH検出範囲
  • ループ検出器は、15 μHから2000 μHまでの広い検出範囲をサポートし、さまざまなループサイズと構成に対応し、さまざまな交通検出シナリオで汎用的に使用できます。
  • この広い検出範囲により、当社のループ検出器は、オートバイ、乗用車、超長尺トラック、バスなど、あらゆる種類の車両を検出できます。
• 2. コンパクトなサイド
  • コンパクトでよく設計されたハウジングは、機能と性能に関する業界のすべての要件を組み合わせており、この検出器を既存の交通検出システムに組み込むことができます。
• 3. 診断機能とLED表示
  • 包括的な診断機能により、ループと設置の問題を正確に診断でき、LEDの状態を通じて表示されるため、最適なパフォーマンスを確保し、ダウンタイムを削減します。
• 4. 選択可能な存在時間
  • 存在リレーの出力は、車両がループ上に留まっている間、検出出力を固定時間（30分以上）に制限するように選択でき、交通管理に柔軟性を提供します。
• 5. 自動感度ブースト（ASB）
  • この機能は、車両検出時に感度を最大に自動的にブーストすることにより、大型トラック・トレーラーの組み合わせや高床車両を確実に検出し、正確な識別を保証します。
• 6. 自動環境ドリフト補償
  • ループ検出器（またはその他のセンサー）は、環境条件の変化に自動的に調整およびキャリブレーションを行い、さまざまな気象および環境要因にもかかわらず、検出の精度と安定性を維持します。
• 7. 17個のDIPスイッチ設定
  • シェル上のDIPスイッチ設計により、ループ検出器の設定がより簡単かつ明確になり、ユーザーにとって非常に使いやすいです。ユーザーはすべての機能を設定してからループ検出器を設置できます。
• 8. デュアルチャンネルは協調的または独立して動作
  • デュアルチャンネルループ検出器は、2つのシングルチャンネルバージョンとして使用でき、2つの独立した検出チャンネルをサポートします。
  • また、複数のループの同時監視を可能にし、ループ検出器はシングルチャンネルアプリケーションで方向を認識する能力を持っています。これにより、車両検出の柔軟性と精度が向上します。
• 9. クロストーク干渉防止。
  • DIPスイッチを介して、ループ検出器の周波数を調整して、2つのループコイルが近接して設置されたことによるクロストーク干渉を防ぐことができます。

LD-200シリーズ検出器は、以下のいずれかのモードに設定できます。

• CH1検出LED：常時点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。
• 速く点滅：ループが開回路になっているか、ループ後の巻き数が多すぎることを示します。
• CH2検出LED：常時点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。
• 速く点滅：ループが開回路になっているか、ループ後の巻き数が多すぎることを示します。

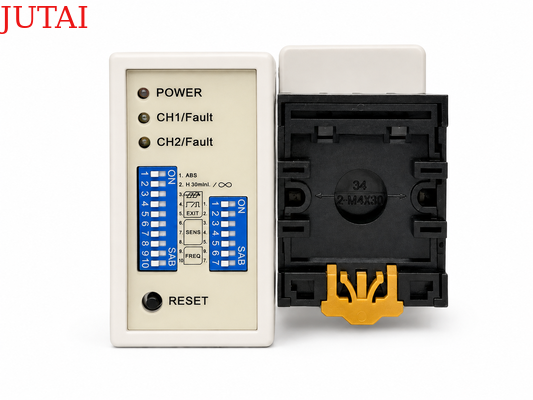

• ループの感度と周波数は、7ウェイDIPスイッチと10ウェイDIPスイッチ設定で調整できます。
• ユーザーは、以下のDIPスイッチ設定表に従ってDIPスイッチの設定を変更することにより、8つの異なる設定を選択できます。DIPスイッチ6、7、8はCH1感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。
• DIPスイッチ3、4、5はCH2感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。

• （スイッチ1）DIP1およびDIP2 トレーラー用（両チャンネル）の特殊感度向上

（スイッチ1=S1）D3、D4、D5および（スイッチ2=S2）D1、D2 設定特殊機能（モード1、2、3 方向検出。モード4、5、6 通常モード、2つのループ検出は分離されています。）

（スイッチ1=S1）D6、D7、D8および（スイッチ2=S2）D3、D4、D5 設定 CH1およびCH2感度選択。（8段階選択）

（スイッチ1=S1）D9、D10および（スイッチ2=S2）D6、D7 設定 周波数（20 K～100 KHz）。

リセットボタン：注意：LD-200は、DIPスイッチの設定を変更するたびにリセットする必要があります。

ループは、「クイックセット」ブラックエポキシコンパウンドまたはホットビチューメンマスティックを使用して封止され、道路表面に馴染むようにします。

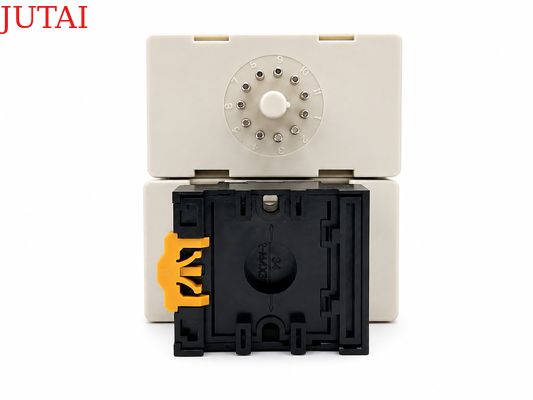

設置時には、製品のプラグとソケットを垂直方向に保ってください。

LD-100	LD-102	LD-200	LD-202	JTHT-11
シングルチャンネル 100-240 V AC	シングルチャンネル 12-24 V AC/DC	デュアルチャンネル 100-240 V AC	デュアルチャンネル 12-24 V AV/DC	ループケーブル 305 m テフロンコイル
LCR-MT
マルチメーター
