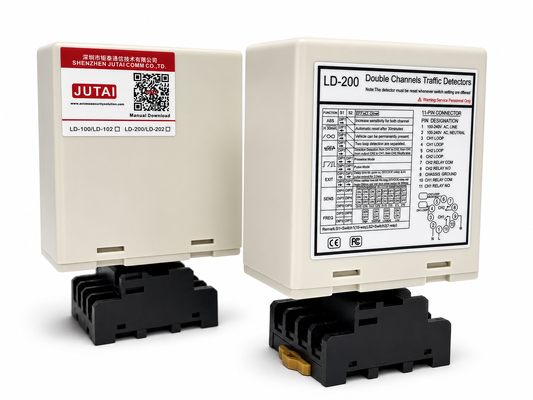

この駐車場入口・出口用デュアルチャンネルループ検出器（車両方向認識機能付き）は、単純な存在検知だけでなく、信頼性の高い車両移動分析が必要なアクセスポイント向けに開発されました。CH1とCH2を介して2つの誘導ループを監視することにより、ユニットはループがアクティブ化される順序に従って、車両が出入りしているかどうかを判断します。この方向性ロジックは、駐車場の入口、出口レーン、バリアゲート、料金所レーン、産業用アクセス道路、その他の双方向交通アプリケーションに特に役立ちます。6つの選択可能な動作モードにより、検出器は方向ベースの制御、独立したデュアルループ存在検知、入口パルス出力、または出口パルス出力を実行できます。また、各チャンネルの個別のリレー出力により、駐車場コントローラー、バリアゲートシステム、車両カウントデバイス、信号機、その他の外部制御機器への簡単な接続が可能です。

さまざまなサイト条件での安定した検出を維持するために、検出器は両方のチャンネルで独立した8段階の感度調整、4つの選択可能な動作周波数、および広い20～2000μHのループインダクタンス範囲を提供します。周波数選択は、複数のループが近くに設置されている場合のクロストークを最小限に抑えるのに役立ち、自動感度ブースト（ASB）は、トラック、トレーラー、関節式車両、高車高車両の検出継続性を向上させます。永久存在および自動リセットオプションにより、ユニットは短期間の通過検出と長期間の車両占有の両方に適しています。また、専用のCH1/CH2 LEDインジケーターにより、設置中のステータス監視とループ障害診断が簡単になります。LD-200 100～240 VACおよびLD-202 12～24 Vバージョンで利用可能なこのデュアルチャンネル車両ループ検出器は、最新の駐車場アクセス制御、車両方向管理、インテリジェント交通自動化のための柔軟なソリューションを提供します。

• 1. 15～2000μH検出範囲
  • ループ検出器は、15μHから2000μHまでの広い検出範囲をサポートし、さまざまなループサイズと構成に対応し、さまざまな交通検出シナリオで汎用的に使用できます。
  • 広い検出範囲により、当社のループ検出器は、オートバイ、車、超長距離トラック、バスなど、あらゆる種類の車両を検出できます。
• 2. コンパクトなサイド
  • コンパクトでよく設計されたハウジングは、機能と機能に関するすべての業界要件を組み合わせており、この検出器を既存の交通検出システムに組み込むことができます。
• 3. 診断機能とLED表示
  • 包括的な診断機能により、ループと設置の問題を正確に診断でき、LEDの状態を通じて表示されるため、最適なパフォーマンスを確保し、ダウンタイムを削減します。
• 4. 選択可能な存在時間
  • 存在リレーの出力は、車両がループ上に留まっている間、検出出力を固定時間（30分以上）に制限するように選択でき、交通管理に柔軟性をもたらします。
• 5. 自動感度ブースト（ASB）
  • この機能は、車両検出時に感度を最大に自動的にブーストすることにより、大型トラック・トレーラーの組み合わせや高床車両を確実に検出し、正確な識別を保証します。
• 6. 自動環境ドリフト補償
  • ループ検出器（またはその他のセンサー）は、環境条件の変化に自動的に調整およびキャリブレーションを行い、さまざまな気象および環境要因にもかかわらず、検出精度と安定性を維持します。
• 7. 17個のDIPスイッチ設定
  • シェル上のDIPスイッチ設計により、ループ検出器の設定がより簡単かつ明確になり、ユーザーにとって非常に使いやすいです。ユーザーはすべての機能を設定してからループ検出器をインストールできます。
• 8. デュアルチャンネルは協調的または独立して動作します
  • デュアルチャンネルループ検出器は、2つのシングルチャンネルバージョンとして使用でき、2つの独立した検出チャンネルをサポートします。
  • また、複数のループの同時監視を可能にし、ループ検出器はシングルチャンネルアプリケーションで方向を認識する能力を持っています。これにより、車両検出の柔軟性と精度が向上します。
• 9. クロストーク干渉防止。
  • DIPスイッチを介して、ループ検出器の周波数を調整して、2つのループコイルが近すぎるために発生するクロストーク干渉を防ぐことができます。

LD-200シリーズ検出器は、次のいずれかのモードに設定できます。

• CH1検出LED：常時点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。
• 速く点滅：ループが開回路であるか、ループ後の巻き数が多すぎることを示します。
• CH2検出LED：常時点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後の巻き数が不足していることを示します。
• 速く点滅：ループが開回路であるか、ループ後の巻き数が多すぎることを示します。

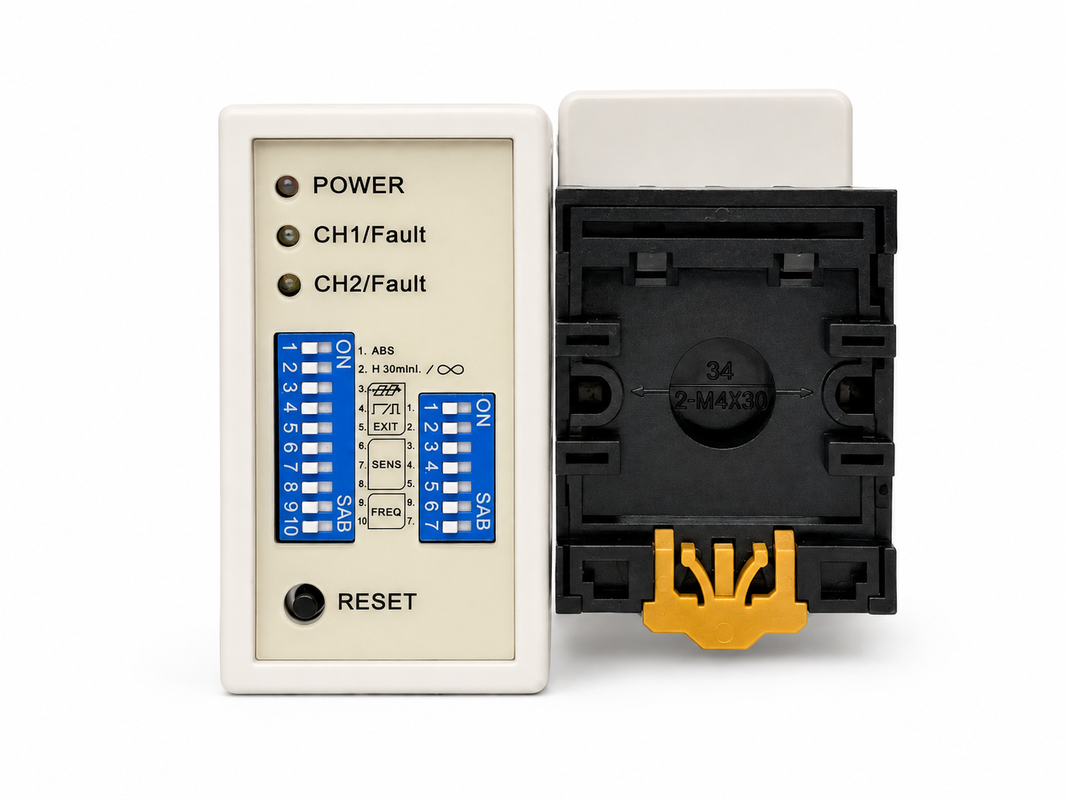

• ループの感度と周波数は、7ウェイDIPスイッチと10ウェイDIPスイッチ設定で調整できます。
• ユーザーは、以下のDIPスイッチ設定表に従って、DIPスイッチの設定を変更することで、8つの異なる設定を選択できます。DIPスイッチ6、7、8はCH1感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。
• DIPスイッチ3、4、5はCH2感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。

• （スイッチ1）DIP1およびDIP2：トレーラー（両チャンネル）用の特別な感度向上

（Switch1=S1）D3、D4、D5および（Switch2=S2）D1、D2設定：特別な機能（モード1、2、3：方向検出。モード4、5、6：通常モード、2つのループ検出は分離されています。）

（Switch1=S1）D6、D7、D8および（Switch2=S2）D3、D4、D5設定：CH1およびCH2感度選択。（8段階の選択肢）

（Switch1=S1）D9、D10および（Switch2=S2）D6、D7設定：周波数（20K～100KHz）。

リセットボタン：注意：DIPスイッチの設定を変更した場合は、必ずLD-200をリセットしてください。

ループは、「クイックセット」ブラックエポキシコンパウンドまたはホットビチューメンマスティックを使用して封止され、道路面に溶け込みます。

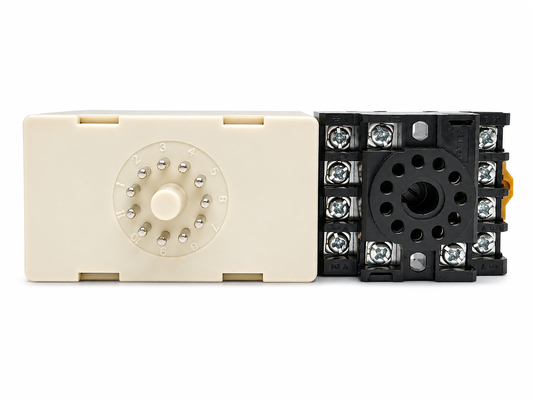

設置時は、製品のプラグとソケットを垂直方向に保ってください。
