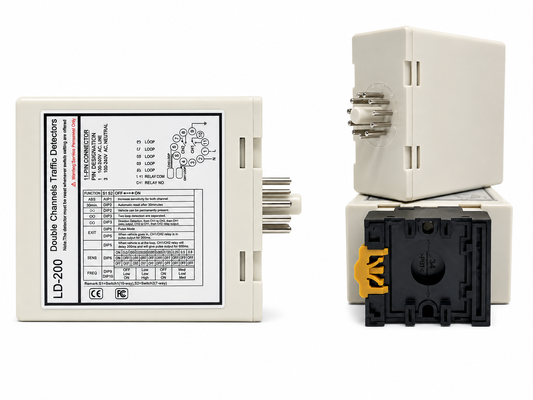

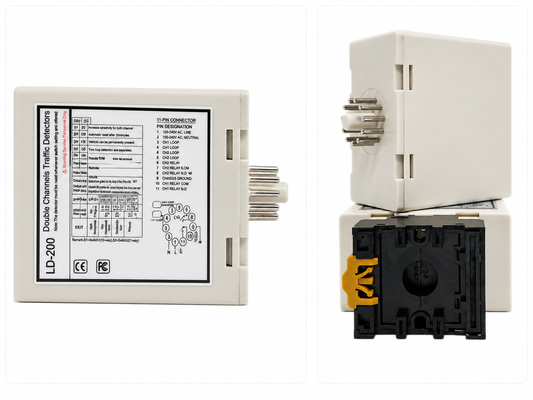

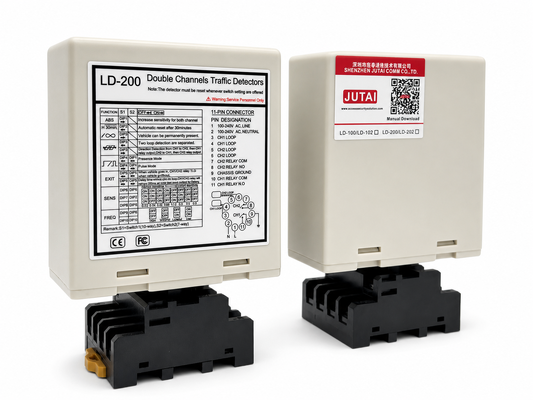

このデュアルチャンネル車両ループ検出器（方向検出、独立リレー出力付き）は、駐車場のアクセス制御、バリアゲートシステム、スライドゲート、交通管理、および車両の存在と移動方向を正確に検出する必要があるその他のアプリケーション向けに設計されています。2つの独立したチャンネル（CH1およびCH2）を備えたこの検出器は、2つの誘導ループを同時に接続し、ループがトリガーされる順序に従って車両の移動方向を決定できます。各チャンネルは独立したリレー出力を提供し、バリアゲート、アクセスコントローラー、車両カウンター、駐車料金システム、信号機、その他の自動化機器との柔軟な統合を可能にします。複数の選択可能な動作モードにより、検出器は方向認識、独立した車両存在検出、車両進入パルス出力、車両退出パルス出力など、さまざまな制御要件に対応できます。

要求の厳しい車両検出環境での信頼性の高い動作のために、デュアルチャンネルループ検出器は、8段階の独立した感度調整、4つの選択可能な動作周波数、20～2000μHの広いループインダクタンス範囲、永続的な存在検出、自動リセット、および自動感度ブースト（ASB）を提供します。ASB機能は、トラック、トレーラー、関節式車両、高車高車両の安定した検出を改善し、独立した周波数調整は、隣接するループ間の干渉を減らすのに役立ちます。LEDステータスおよび障害インジケーターは、設置とトラブルシューティングを簡素化し、DIPスイッチ構成により、設置者は現場で動作モード、感度、周波数を迅速に調整できます。柔軟なLD-200 100～240 VACおよびLD-202 12～24 Vの電源オプションを備えたこのデュアルチャンネル車両ループ検出器は、駐車場の出入り口、自動ゲート、産業用アクセス制御、車両カウント、計量台システム、料金所、インテリジェント交通管理に信頼性の高いソリューションを提供します。

• 1. 15-2000μH検出範囲
  • このループ検出器は、15μHから2000μHまでの広い検出範囲をサポートし、さまざまなループサイズと構成に対応し、さまざまな交通検出シナリオで汎用的に使用できます。
  • 広い検出範囲により、当社のループ検出器は、オートバイ、車、超長距離トラック、バスなど、あらゆる種類の車両を検出できます。
• 2. コンパクトなサイド
  • コンパクトでよく設計されたハウジングは、機能と機能に関する業界のすべての要件を組み合わせており、この検出器を既存のあらゆる交通検出システムに組み込むことができます。
• 3. 診断機能とLED表示
  • 包括的な診断機能により、ループと設置の問題を正確に診断でき、LEDの状態を通じて表示され、最適なパフォーマンスを確保し、ダウンタイムを削減します。
• 4. 選択可能な存在時間
  • 存在リレーの出力は、車両がループ上に留まっている間、検出出力を固定時間（30分以上）に制限するように選択でき、交通管理に柔軟性をもたらします。
• 5. 自動感度ブースト（ASB）
  • この機能は、車両検出時に感度を最大に自動的にブーストすることにより、大型トラックトレーラーの組み合わせや高床車両を確実に検出します。
• 6. 自動環境ドリフト補正
  • ループ検出器（またはその他のセンサー）は、環境条件の変化に合わせて自動的に調整およびキャリブレーションを行い、さまざまな気象および環境要因にもかかわらず検出の精度と安定性を維持します。

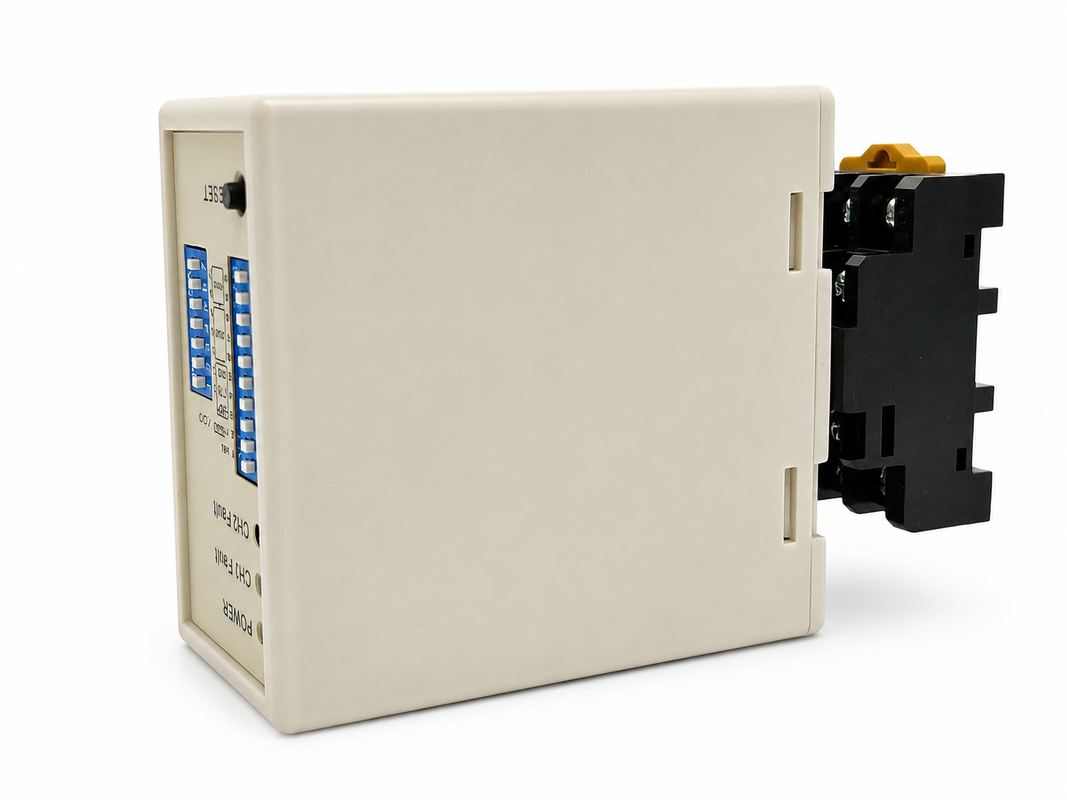

• 7. 17個のDIPスイッチ設定
  • シェル上のDIPスイッチ設計により、ループ検出器の設定がより簡単かつ明確になり、ユーザーにとって非常に使いやすくなっています。ユーザーはすべての機能を設定してからループ検出器を設置できます。
• 8. デュアルチャンネルは協調的または独立して動作します
  • デュアルチャンネルループ検出器は、2つのシングルチャンネルバージョンとして使用でき、2つの独立した検出チャンネルをサポートします。
  • また、複数のループの同時監視を可能にし、ループ検出器はシングルチャンネルアプリケーションで方向を認識する能力を持っています。これにより、車両検出の柔軟性と精度が向上します。
• 9. クロストーク干渉防止。
  • DIPスイッチを介して、ループ検出器の周波数を調整して、2つのループコイルが近すぎるために発生するクロストーク干渉を防ぐことができます。

LD-200シリーズ検出器は、次のいずれかのモードに構成できます。

• CH1検出LED：常時点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後のツイスト数が不足していることを示します。
• 速く点滅：ループが開回路であるか、ループ後のツイスト数が多すぎることを示します。
• CH2検出LED：常時点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後のツイスト数が不足していることを示します。
• 速く点滅：ループが開回路であるか、ループ後のツイスト数が多すぎることを示します。

• ループの感度と周波数は、7ウェイDIPスイッチと10ウェイDIPスイッチ設定で調整できます。
• ユーザーは、以下のDIPスイッチ設定表に従って、DIPスイッチの設定を変更することにより、8つの異なる設定を選択できます。DIPスイッチ6、7、8はCH1感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。
• DIPスイッチ3、4、5はCH2感度選択用で、0.8が最も感度が低く、0.015が最も感度が高いです。

• （スイッチ1）DIP1およびDIP2：トレーラー（両チャンネル）用の特別な感度向上

（スイッチ1=S1）D3、D4、D5および（スイッチ2=S2）D1、D2設定：特別な機能（モード1、2、3：方向検出。モード4、5、6：通常のモード、2つのループ検出は分離されています。）

（スイッチ1=S1）D6およびD7およびD8、および（スイッチ2=S2）D3およびD4およびD5設定：CH1およびCH2感度選択。（8段階の選択肢）

（スイッチ1=S1）D9およびD10、および（スイッチ2=S2）D6、D7設定：周波数（20K～100KHz）。

リセットボタン：注意：DIPスイッチの設定を変更した場合は、必ずLD-200をリセットしてください。

ループは、「クイックセット」の黒色エポキシコンパウンドまたはホットビチューメンマスティックを使用して封止され、道路面に溶け込みます。

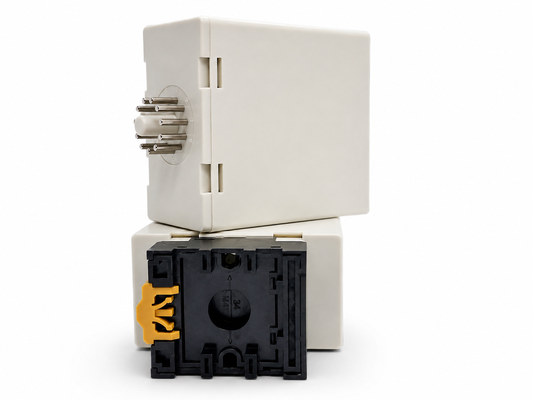

設置時には、製品のプラグとソケットを垂直方向に保ってください。

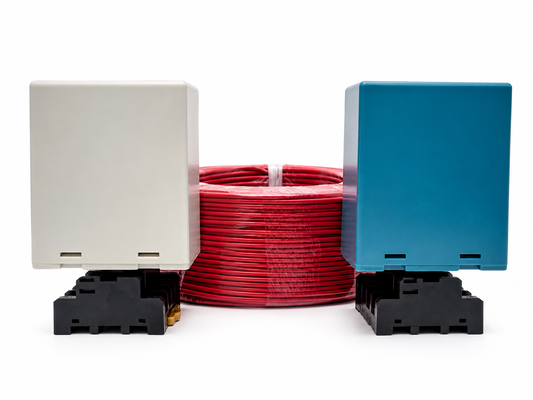

LD-100	LD-102	LD-200	LD-202	JTHT-11
シングルチャンネル 100-240 V AC	シングルチャンネル 12-24 V AC/DC	デュアルチャンネル 100-240 V AC	デュアルチャンネル 12-24 V AV/DC	ループケーブル 305 m テフロンコイル
LCR-MT
マルチメーター
