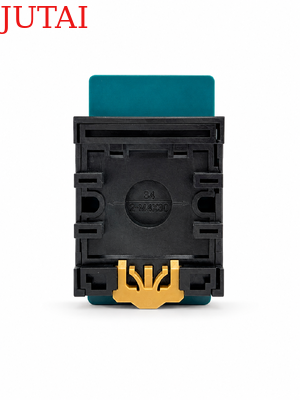

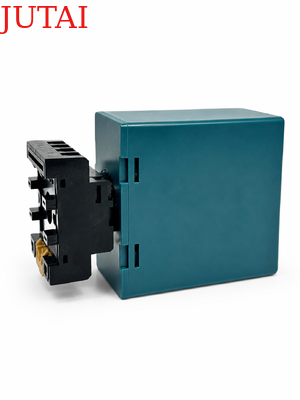

自動ゲートおよび管理された車両入口用に設計されたこの誘導ループ検出器は、道路埋め込み型誘導ループを介して、信頼性の高い車両トリガー、ゲートホールドオープン制御、および衝突防止安全を提供します。車両が検出エリアに入ると、検出器はループインダクタンスの変化を識別し、ゲートコントローラーにリレー信号を送信します。これにより、スライドゲート、スイングゲート、バリアゲート、その他の自動アクセス機器を手動操作や追加の車両識別デバイスなしで開くことができます。

検出器は、エントリーパルス、エグジットパルス、および連続プレゼンス出力モードをサポートします。エントリーパルスは、車両が接近したときにゲートをアクティブにすることができ、エグジットパルスは、車両が離れた後に車両カウント、カメラキャプチャ、または下流機器をトリガーできます。プレゼンスモードでは、車両がループの上にある間リレーはアクティブなままで、検出ゾーンがクリアになるまでゲートを開いたままにすることができます。この機能は、車、トラック、またはトレーラーが通過中にゲートが閉まるリスクを軽減することにより、衝突防止保護をサポートします。

車両が入口内で停止または低速で移動する可能性がある場所では、永続的な車両プレゼンスモードが利用可能です。出力はタイムアウトせずにアクティブなままで、車両がループを離れた後にのみリセットされます。0、2、5、8、10、15、20、および30秒の調整可能なリレーリリース遅延設定は、遅延クローズ、長尺車両、接近した交通、およびアクセスコントローラーまたは警告デバイスとの協調動作にさらなる柔軟性を提供します。

15〜2000μHの広いインダクタンス範囲と16段階の選択可能な感度レベルにより、検出器はさまざまなループサイズ、設置深度、現場条件、および車両タイプに適応できます。自動感度ブーストは、トラック、トレーラー、バス、および高車高車両の安定した検出を維持するのに役立ちます。4段階の選択可能な動作周波数も、複数のループが近接して設置されている場合の干渉を低減するのに役立ちます。

12〜24V AC/DCおよび100〜240V ACバージョンで利用可能なこの自動ゲート誘導ループ検出器は、住宅地、商業施設、工場、倉庫、物流パーク、駐車場、および産業用入口に適しています。その設定可能な出力とプレゼンスベースの安全制御は、自動ゲート開口部、信頼性の高いホールドオープン操作、およびより安全な車両通過のための実用的なソリューションを提供します。

• 1. 15-2000μH検出範囲
  • ループ検出器は、15μHから2000μHまでの広い検出範囲をサポートし、さまざまなループサイズと構成に対応し、さまざまな交通検出シナリオで汎用的に使用できます。広い検出範囲により、当社のループ検出器は、オートバイ、車、超長尺トラック、バスなど、あらゆる種類の車両を検出できます。
• 2. コンパクトなサイド
  • コンパクトでよく設計されたハウジングは、機能と機能に関するすべての業界要件を組み合わせており、この検出器を既存の交通検出システムに組み込むことができます。
• 3. LED診断機能
  • 包括的な診断機能により、ループと設置の問題を正確に診断でき、LEDを介して表示され、最適なパフォーマンスを確保し、ダウンタイムを削減します。
• 4. 選択可能なプレゼンス時間
  • プレゼンスリレーの出力は、車両がループ上に留まっている間、検出出力を固定時間（30分以上）に制限するように選択でき、交通管理に柔軟性をもたらします。
• 5. ループプレゼンス時間
  • 隣接するループ検出器間の干渉は、統合された表示によって識別され、周波数設定を調整することによって排除され、信頼性の高い動作を保証します。

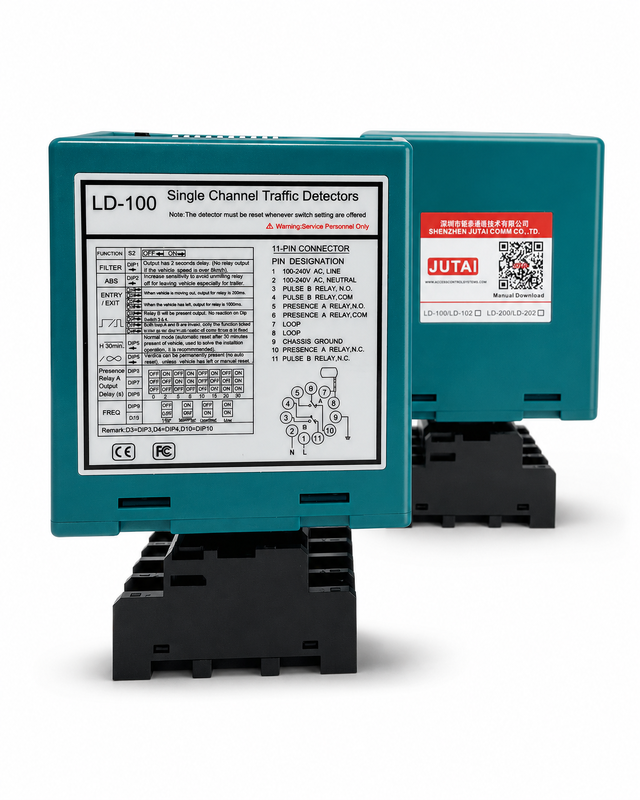

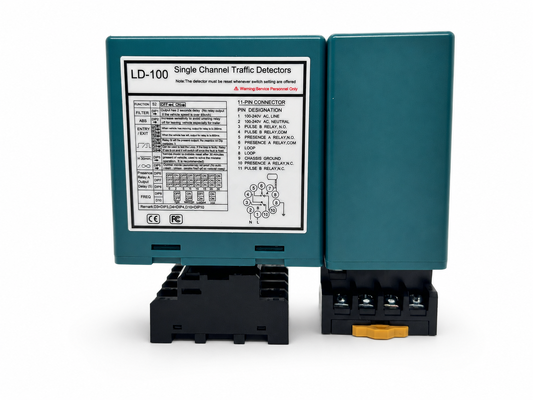

• 6. 2つの別個の出力リレー
  • プレゼンスリレーA：プレゼンス出力を提供し、0、2、5、8、10、15、20、または30秒に拡張可能で、外部10ウェイDIPスイッチでプログラム可能です。
  • パルスリレーB：外部10ウェイDIPスイッチでプログラム可能で、プレゼンス、エントリー時のパルス、エグジット時のパルス、またはフェイル出力を提供し、検出の柔軟性を向上させます。
• 7. 自動感度ブースト（ASB）
  • この機能は、車両検出時に感度を最大に自動的にブーストすることにより、大型トラックトレーラーの組み合わせや高床車両を確実に検出します。
• 8. 自動環境ドリフト補償
  • ループ検出器（またはその他のセンサー）は、環境条件の変化に自動的に調整およびキャリブレーションされ、さまざまな気象および環境要因にもかかわらず検出精度と安定性を維持します。

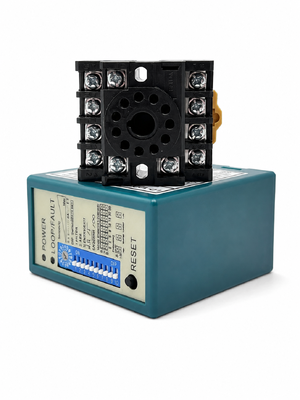

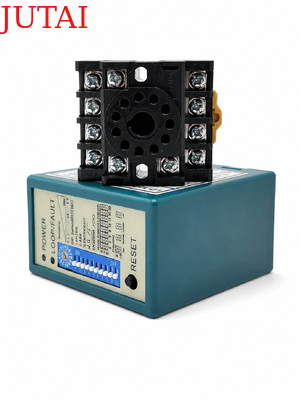

• 9. 10 DIPスイッチ
  • シェル上のDIPスイッチ設計により、ループ検出器の設定がより簡単かつ明確になり、ユーザーにとって非常に使いやすくなっています。ユーザーは最初にすべての機能を設定してからループ検出器をインストールできます。
• 10. クロストーク干渉防止。
  • DIPスイッチを介して、ループ検出器の周波数を調整して、2つのループコイルを近接して設置することによるクロストーク干渉を防ぐことができます。

(1)電源LED：赤色の電源LEDは「電源オン」を示します。

• 検出LED：連続点灯：車両検出を示します。
• ゆっくり点滅：ループが短絡しているか、ループ後のツイスト数が不足していることを示します。
• 速く点滅：ループが開回路になっているか、ループ後のツイスト数が多すぎることを示します。

• ループの感度は、「感度」とラベル付けされたトリムポッドで調整できます。ユーザーは、トリムポッドを回すことで16段階の設定を選択でき、0が最も感度が低く、「F」が最も感度が高いです。



1. DIP 1およびDIP 2設定特殊機能

2. DIP 3およびDIP 4設定リレーB出力

3. DIP 5設定自動リセット

4. DIP 6、DIP 7、DIP 8設定リレーA遅延

5. DIP 9およびDIP 10設定周波数（40K〜100KHz）。干渉を回避するために使用します。

• 2つ以上のループ検出器とセンシングループが設置されているアプリケーションでは、1つの検出器を高周波数に、もう1つを低周波数に設定して、2つのシステム間のクロストークの影響を最小限に抑えます（センシングループと検出器は2m以上離して配置する必要があります）。
• リセットボタン：注意：DIPスイッチの設定を変更するたびに、LD-100をリセットする必要があります。

• 検出器は耐候性ハウジングに取り付けてください。
• 検出器はセンシングループのできるだけ近くに設置してください。
• 検出器は常に強い磁場から離して設置してください。
• 高電圧線をループ検出器の近くに配線しないでください。
• 検出器を振動する物体に取り付けないでください。

• 制御ボックスがループから10メートル以内に設置されている場合は、通常のワイヤーを使用して制御ボックスとループを接続できます。10メートルを超える場合は、2芯シールドケーブルを使用する必要があります。制御ボックスとループ間の距離は30メートルを超えないでください。



ループは、「クイックセット」の黒いエポキシコンパウンドまたはホットビチューメンマスティックを使用して封止され、道路表面に馴染みます。
