トラック・トレーラーおよびハイシャーシ車両用のASB機能付き高感度車両ループ検知器

ブランド名:	JUTAI
モデル番号:	LD-102
MOQ:	サポートサンプル 1-10 pcs
価格:	30-38
パッケージの詳細:	50 PC 1 カートン
支払条件:	L/C、D/A、D/P、T/T、ウェスタンユニオン、ペイパル、アリペイ

製品の説明

起源の場所:

中国深セン

CE FCC

電圧供給:

100-240 VAC 48から62Hz

ワーキングタイプ:

-40〜+70 °C (−111°F〜+158°F)

パッケージ:

自動回転範囲:

20〜2000

16 選択可能/ 最大 0.01% DL/L / 最低 2.56% DL/L

応答時間:

10〜90 MS

95% 凝縮しない

HSコード:

9033000090

製品サイズ:

76*42*91.5mm

パッケージサイズ:

136*86*52mm

正味重量:

300 g

リレー出力:

プレゼンス・リレー/欠陥・リレー

ループ接続:

ツイストペアケーブル

車両ループ検出器

供給の能力:

5000個/月

製品の説明

トラック、トレーラー、高車高車両向けのASB機能付き高感度車両ループ検出器

高感度車両ループ検出器は、トラック、トレーラー、バス、セミトレーラー、その他の高車高車両が関わるアプリケーションで信頼性の高い車両検出を行うように設計されています。路盤下に設置された誘導ループと連携して、検出器は金属製の車体によって引き起こされるループインダクタンスの変化を識別し、接続された制御機器に安定したリレー信号を提供します。地上高が高い、車台構造が不均一、または車両サイズが変動するために従来の車両検出が不安定になる可能性のある場所に適しています。

主な機能は、自動感度ブースト（ASB）機能です。車両が最初に検出されると、ASBは検出感度を自動的に向上させ、車両の存在を継続的に認識できるようにします。これは、長いトラックやトレーラーが誘導ループを通過する際に特に役立ちます。これらの車両の下の金属分布は、前方から後方まで大きく異なる場合があります。安定した検出を維持することで、車両がループ領域を占有または横断している間の信号損失のリスクを低減できます。

検出器は16段階の感度レベルも選択可能で、設置者はループの寸法、設置深度、電磁条件、対象車両の種類に応じて検出性能を調整できます。15～2000μHの広いインダクタンス範囲は、さまざまなループサイズ、形状、ターン数をサポートし、さまざまな設置環境に対応できます。複数のループが近くに設置されている場合は、4つの動作周波数を設定でき、隣接する検出ゾーン間の電磁クロストークを低減するのに役立ちます。

柔軟なリレー機能は、車両存在監視、エントリーパルス、およびエグジットパルスアプリケーションをサポートします。パーマネントプレゼンスモードは、車両がループの上に留まっている間、出力を継続的に維持できるため、トラックが長期間停止または低速で移動する可能性のあるアプリケーションに適しています。調整可能なリレー解除遅延は、バリア、ゲート、カメラ、その他の制御システムとのよりスムーズな連携もサポートします。

この高感度車両ループ検出器は、トラックの入口、物流パーク、倉庫、産業施設、計量所システム、料金所レーン、駐車場バリア、積載エリア、および混合車両タイプに対応するアクセス制御ポイントに最適です。調整可能な感度、ASB機能、広いインダクタンス互換性、および設定可能なリレー制御は、標準車両と困難な高車高車両の両方を確実に検出するための実用的なソリューションを提供します。

Vehicle loop detector

特徴

1. 15-2000μH検出範囲
- ループ検出器は、15μHから2000μHまでの広い検出範囲をサポートし、さまざまなループサイズと構成に対応して、さまざまな交通検出シナリオで汎用的に使用できます。広い検出範囲により、当社のループ検出器は、オートバイ、乗用車、超長距離トラック、バスなど、あらゆる種類の車両を検出できます。

2. コンパクトなサイド
- コンパクトでよく設計されたハウジングは、機能と性能に関する業界のすべての要件を組み合わせており、この検出器を既存のあらゆる交通検出システムに組み込むことができます。

3. LED診断機能
- 包括的な診断機能により、ループと設置の問題を正確に診断し、LEDで表示することで、最適なパフォーマンスを確保し、ダウンタイムを削減します。

4. 選択可能なプレゼンス時間
- プレゼンスリレーの出力は、車両がループ上に留まっている間、検出出力を固定時間（30分以上）に制限するように選択でき、交通管理に柔軟性をもたらします。

5. ループプレゼンス時間
- 隣接するループ検出器間の干渉は、統合された表示によって識別され、周波数設定を調整することによって排除され、信頼性の高い動作を保証します。

6. 2つの独立した出力リレー
- プレゼンスリレーA：プレゼンス出力を提供し、0、2、5、8、10、15、20、または30秒に延長可能で、外部10ウェイDIPスイッチでプログラム可能です。
- パルスリレーB：外部10ウェイDIPスイッチでプログラム可能で、プレゼンス、エントリー時のパルス、エグジット時のパルス、またはフェイル出力を提供し、検出の柔軟性を向上させます。

7. 自動感度ブースト（ASB）
- この機能は、車両検出時に感度を最大に自動ブーストすることで、大型トラック・トレーラーの組み合わせや高床車両を確実に検出し、正確な識別を保証します。

8. 自動環境ドリフト補償
- ループ検出器（またはその他のセンサー）は、環境条件の変化に自動的に調整およびキャリブレーションされ、さまざまな気象および環境要因にもかかわらず、検出の精度と安定性を維持します。

9. 10 DIPスイッチ
- シェル上のDIPスイッチ設計により、ループ検出器の設定がより簡単かつ明確になり、ユーザーにとって非常に使いやすくなっています。ユーザーはすべての機能を設定してからループ検出器を設置できます。

10. クロストーク干渉防止。
- DIPスイッチを介して、ループ検出器の周波数を調整して、2つのループコイルを近接して設置することによるクロストーク干渉を防ぐことができます。

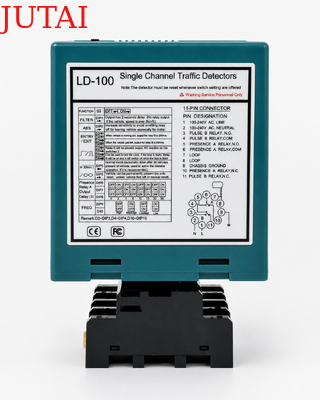

接続

vehicle loop detector connection

connection

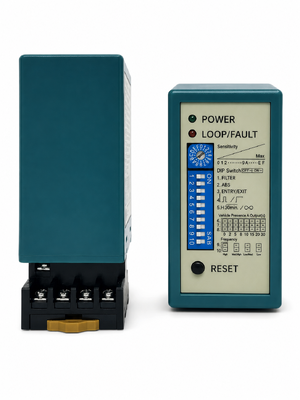

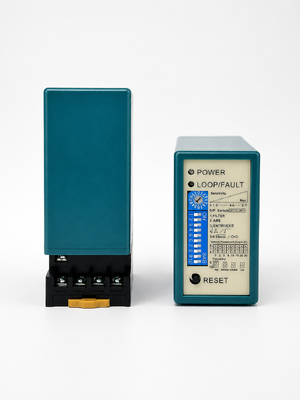

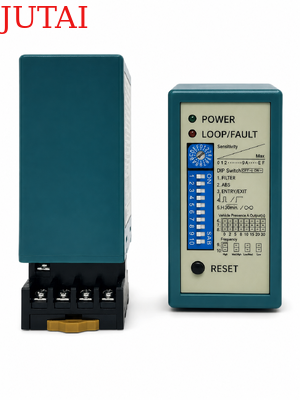

表示とスイッチ

(1)電源LED：赤色の電源LEDは「電源オン」を示します。

検出LED：連続点灯：車両検出を示します。
ゆっくり点滅：ループの短絡またはループ後のツイスト数が不足していることを示します。
速く点滅：ループの断線またはループ後のツイスト数が多すぎることを示します。

(2)スイッチ1（トリムポッド）、感度選択

ループの感度は、「感度」とラベル付けされたトリムポッドで調整できます。ユーザーは16種類の異なる設定を選択できます。トリムポッドを回して、0が最も感度が低く、「F」が最も感度が高い。

(3)スイッチ2（DIPスイッチ設定）

1.DIP 1 & DIP 2 設定特殊機能

vehicle loop deetector

2. DIP 3 & DIP 4 設定リレーB出力

vehicle loop detector

3. DIP 5 設定自動リセット

vehicle loop detector

4. DIP 6 & DIP 7 & DIP 8 設定リレーA遅延

vehicle loop detector

5. DIP 9 & DIP 10 設定周波数（40K～100KHz）。干渉を回避するために使用します。

vehicle loop detector

2つ以上のループ検出器とセンシングループが設置されているアプリケーションでは、1つの検出器を高周波数に、もう1つを低周波数に設定して、2つのシステム間のクロストークの影響を最小限に抑えます（センシングループと検出器は2m以上離して配置する必要があります）。
リセットボタン：注意：DIPスイッチの設定を変更するたびに、LD-100をリセットする必要があります。

検出器の位置と設置

検出器は耐候性ハウジングに設置してください。
検出器はセンシングループのできるだけ近くに設置してください。
検出器は常に強い磁場から離して設置してください。
ループ検出器の近くに高電圧線を走らせないでください。
振動する物体に検出器を設置しないでください。
制御ボックスがループから10メートル以内に設置されている場合は、通常のワイヤーを使用して制御ボックスとループを接続できます。10メートルを超える場合は、2芯シールドケーブルを使用する必要があります。制御ボックスとループ間の距離は30メートルを超えないでください。

ループ設置

ループは、「クイックセット」ブラックエポキシコンパウンドまたはホットビチューメンマスティックを使用して封止され、道路表面に馴染みます。トラブルシューティング

vehicle loop detector

ティング:認証

製品シリーズ

vehicle loop detector

LD-100

LD-102

LD-200	LD-202	JTHT-11	シングルチャンネル	100-240 V AC
デュアルチャンネル 12-24 V AV/DC	デュアルチャンネル 100-240 V AC	ループケーブル 12-24 V AV/DC	ループケーブル 305 m テフロンコイル	LCR-MT マルチメーター
