| ブランド名: | JUTAI |
| モデル番号: | RD24-4S |
| MOQ: | 100 |
| 価格: | 4-6 USD according to order quantity |
| パッケージの詳細: | カートン |
| 支払条件: | T/T、ペイパル、アリペイ、ウェスタンユニオン |

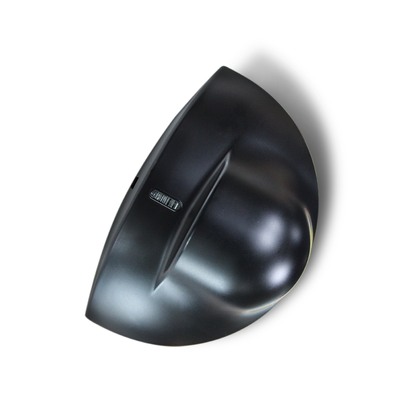

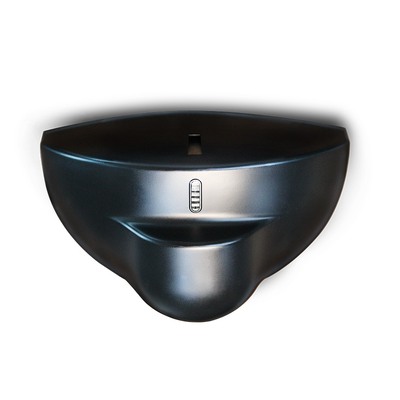

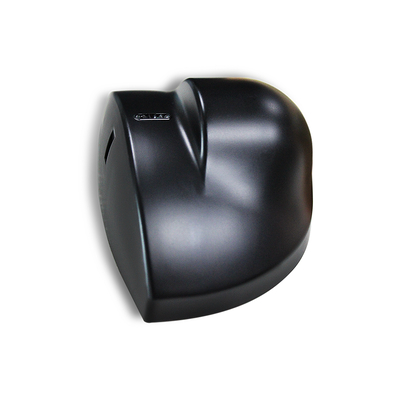

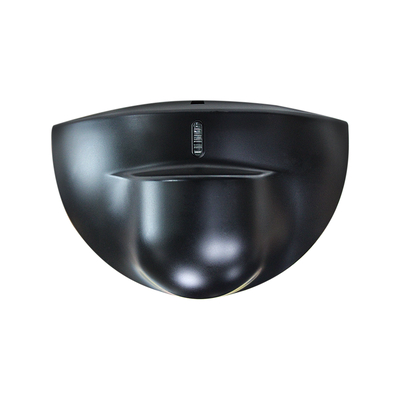

この24.125GHzドップラー検出器は、自動ドア、商業アクセス、軽工業オートメーションのシナリオ向けの適応性の高いモーションセンシングソリューションです。高利得平面アンテナ、堅牢な耐熱性、完全に調整可能な感度を備え、多様な環境および使用条件で一貫した、カスタマイズされたパフォーマンスを提供します。信頼性の高い24.125GHzマイクロ波帯にチューニングされた統合平面アンテナは、均一な信号伝送に最適化されており、スムーズでブラインドスポットのない検出フィールドを作成し、5cm/s以上の移動ターゲットをクリアで途切れのない信号で捉えます。アンテナの設計は信号の焦点を強化し、無関係な領域の過剰な検出を回避し、標準の2.2mの高さまたは商業用エントランスの最大3mに取り付けられた場合でも、特定のセットアップに合わせた正確な検出を保証します。
主な利点は、その優れた耐熱性であり、-20℃から+55℃の極端な範囲で、信号のドリフトやパフォーマンスの低下なしに安定して動作します。冬の屋外の覆われたエントランスの寒さ、夏のショッピングモールの屋内商業スペースの暑さ、さらには温度が変動する産業エリアでも信頼性の高いパフォーマンスを発揮し、環境適応性において通常の検出器をはるかに凌駕します。カスタマイズ可能な感度機能により、穏やかな回転ポテンショメーターを介して検出範囲を微調整できます。狭い通路では周囲の動きからの誤トリガーを防ぐために感度を低くし、高トラフィックゾーンではカバレッジを確保するために感度を上げることができます。キャリブレーションに専門的なツールや技術的な専門知識は必要ありません。
長期的な使いやすさを考慮して設計されたこの検出器は、IP54の防塵・防水等級を備え、日常の飛沫やほこりの蓄積に耐え、超低消費電力（≤2W）と12-24V AC/DCの広電圧互換性により、既存の制御システムとのシームレスな統合が可能です。クリアなLEDステータスインジケーターは、リアルタイムの電源と検出フィードバックを提供し、迅速なセットアップとトラブルシューティングを可能にします。また、R&TTEおよびEMC国際規格に準拠しており、ネオンランプや電子機器の近くでの干渉のない動作を保証します。平面アンテナの精度、全天候型耐熱性、柔軟な感度を組み合わせたこの24.125GHzドップラー検出器は、多様な商業および軽工業アプリケーション向けの汎用性の高い低メンテナンスモーションセンシングの選択肢です。
| パラメータ | 仕様 |
|---|---|
| 技術 | マイクロ波ドップラーレーダー |
| 送信周波数 | 24.125GHz |
| 送信機放射電力 | <20 dBm EIRP |
| 送信機電力密度 | ≤5mW/cm |
| 最大取り付け高さ | 3m |
| 傾斜角度 | 垂直0°～90°；横-30°～+30° |
| 検出フィールド（2.2m取り付け） | 4m（幅）*2m（奥行き） |
| 検出モード | モーション検出 |
| 最小検出速度 | 5cm/s（センサー軸） |
| 供給電圧 | 12-24V AC ±10%；12-24V DC +30% / -10% |
| 電源周波数 | 50-60Hz |
| 消費電力 | ≤2W(VA) |
| 出力モード | スイッチチューブ出力 |
| 信号出力時間 | 1.5秒保持 |
| 最大接点電圧 | 42V AC/DC |
| 最大接点電流 | 1A（抵抗） |
| 最大スイッチング電力 | 30W(DC) / 60VA(AC) |
| 動作温度範囲 | -20℃～+55℃ |
| 保護等級 | IP54 |
| 規格適合 | R&TTE 1999/5/EC; EMC 89/336/EEC |
| 材質 | ABS |
| ハウジングカラー | ブラック/シルバー |
| 寸法（幅*高さ*奥行き） | 120mm*80mm*50mm |
| 正味重量 | 0.215kg |

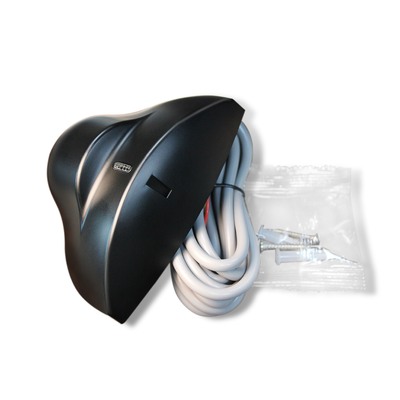

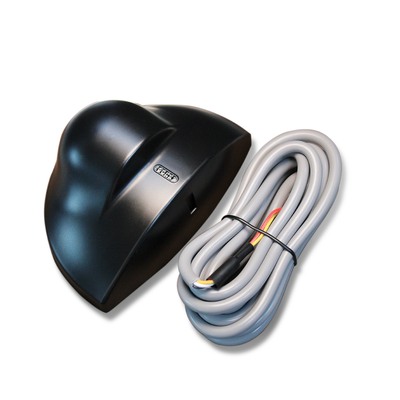

| ケーブル長 | 2.2m |
| 障害現象 | 考えられる原因 | 修正アクション |
|---|---|---|
| ドアが開かず、LEDが点灯しない | センサーの電源オフ | 配線接続と電源の有効性を確認してください |
| ドアが常に開閉する | センサーがドアの振動/動きを検出している；検出範囲内に干渉源がある | センサーをしっかりと固定してください；傾斜角度を上げる/感度を下げる；検出フィールド内の干渉源を取り除いてください |
| 検出距離が近すぎる | 感度が低い；マイクロ波モジュールの角度が45°未満；センサーが遮蔽されている感度ポテンショメーターを1/2以上に調整してください；モジュールの角度を45°以上に設定してください；遮蔽物を除去してください | アプリケーションシナリオ |
|
| ブランド名: | JUTAI |
| モデル番号: | RD24-4S |
| MOQ: | 100 |
| 価格: | 4-6 USD according to order quantity |
| パッケージの詳細: | カートン |
| 支払条件: | T/T、ペイパル、アリペイ、ウェスタンユニオン |
この24.125GHzドップラー検出器は、自動ドア、商業アクセス、軽工業オートメーションのシナリオ向けの適応性の高いモーションセンシングソリューションです。高利得平面アンテナ、堅牢な耐熱性、完全に調整可能な感度を備え、多様な環境および使用条件で一貫した、カスタマイズされたパフォーマンスを提供します。信頼性の高い24.125GHzマイクロ波帯にチューニングされた統合平面アンテナは、均一な信号伝送に最適化されており、スムーズでブラインドスポットのない検出フィールドを作成し、5cm/s以上の移動ターゲットをクリアで途切れのない信号で捉えます。アンテナの設計は信号の焦点を強化し、無関係な領域の過剰な検出を回避し、標準の2.2mの高さまたは商業用エントランスの最大3mに取り付けられた場合でも、特定のセットアップに合わせた正確な検出を保証します。
主な利点は、その優れた耐熱性であり、-20℃から+55℃の極端な範囲で、信号のドリフトやパフォーマンスの低下なしに安定して動作します。冬の屋外の覆われたエントランスの寒さ、夏のショッピングモールの屋内商業スペースの暑さ、さらには温度が変動する産業エリアでも信頼性の高いパフォーマンスを発揮し、環境適応性において通常の検出器をはるかに凌駕します。カスタマイズ可能な感度機能により、穏やかな回転ポテンショメーターを介して検出範囲を微調整できます。狭い通路では周囲の動きからの誤トリガーを防ぐために感度を低くし、高トラフィックゾーンではカバレッジを確保するために感度を上げることができます。キャリブレーションに専門的なツールや技術的な専門知識は必要ありません。
長期的な使いやすさを考慮して設計されたこの検出器は、IP54の防塵・防水等級を備え、日常の飛沫やほこりの蓄積に耐え、超低消費電力（≤2W）と12-24V AC/DCの広電圧互換性により、既存の制御システムとのシームレスな統合が可能です。クリアなLEDステータスインジケーターは、リアルタイムの電源と検出フィードバックを提供し、迅速なセットアップとトラブルシューティングを可能にします。また、R&TTEおよびEMC国際規格に準拠しており、ネオンランプや電子機器の近くでの干渉のない動作を保証します。平面アンテナの精度、全天候型耐熱性、柔軟な感度を組み合わせたこの24.125GHzドップラー検出器は、多様な商業および軽工業アプリケーション向けの汎用性の高い低メンテナンスモーションセンシングの選択肢です。
| パラメータ | 仕様 |
|---|---|
| 技術 | マイクロ波ドップラーレーダー |
| 送信周波数 | 24.125GHz |
| 送信機放射電力 | <20 dBm EIRP |
| 送信機電力密度 | ≤5mW/cm |
| 最大取り付け高さ | 3m |
| 傾斜角度 | 垂直0°～90°；横-30°～+30° |
| 検出フィールド（2.2m取り付け） | 4m（幅）*2m（奥行き） |
| 検出モード | モーション検出 |
| 最小検出速度 | 5cm/s（センサー軸） |
| 供給電圧 | 12-24V AC ±10%；12-24V DC +30% / -10% |
| 電源周波数 | 50-60Hz |
| 消費電力 | ≤2W(VA) |
| 出力モード | スイッチチューブ出力 |
| 信号出力時間 | 1.5秒保持 |
| 最大接点電圧 | 42V AC/DC |
| 最大接点電流 | 1A（抵抗） |
| 最大スイッチング電力 | 30W(DC) / 60VA(AC) |
| 動作温度範囲 | -20℃～+55℃ |
| 保護等級 | IP54 |
| 規格適合 | R&TTE 1999/5/EC; EMC 89/336/EEC |
| 材質 | ABS |
| ハウジングカラー | ブラック/シルバー |
| 寸法（幅*高さ*奥行き） | 120mm*80mm*50mm |
| 正味重量 | 0.215kg |
| ケーブル長 | 2.2m |
| 障害現象 | 考えられる原因 | 修正アクション |
|---|---|---|
| ドアが開かず、LEDが点灯しない | センサーの電源オフ | 配線接続と電源の有効性を確認してください |
| ドアが常に開閉する | センサーがドアの振動/動きを検出している；検出範囲内に干渉源がある | センサーをしっかりと固定してください；傾斜角度を上げる/感度を下げる；検出フィールド内の干渉源を取り除いてください |
| 検出距離が近すぎる | 感度が低い；マイクロ波モジュールの角度が45°未満；センサーが遮蔽されている感度ポテンショメーターを1/2以上に調整してください；モジュールの角度を45°以上に設定してください；遮蔽物を除去してください | アプリケーションシナリオ |
