| ブランド名: | JUTAI |
| モデル番号: | RD24-4S |
| MOQ: | 100 |
| 価格: | 4-6 USD according to order quantity |
| パッケージの詳細: | カートン |
| 支払条件: | T/T、ペイパル、アリペイ、ウェスタンユニオン |

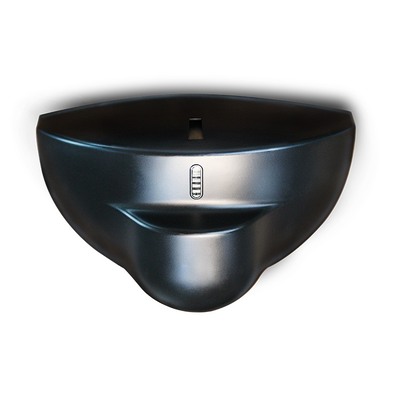

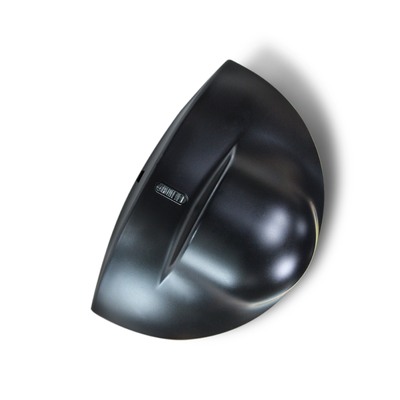

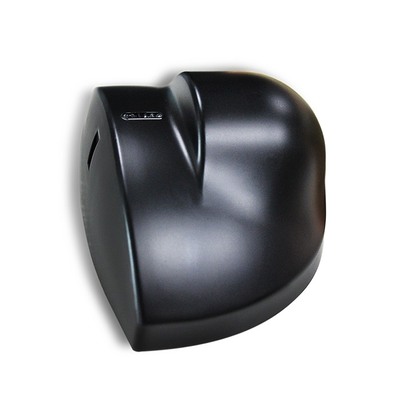

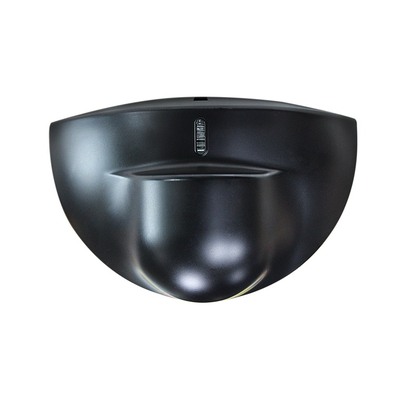

RD24-4Sスライドガラスドアセンサーは、スライドガラスドアシステム専用にカスタム設計されたモーション検知ソリューションです。超高精度センシングと実用的な1.5秒信号保持機能を備えており、商業施設、モダンな住宅、オフィスビルなど、あらゆる場所でスムーズで安全、信頼性の高いアクセス制御を実現します。プロフェッショナルな24.125GHzマイクロ波ドップラー技術を基盤としたこのセンサーは、人間の動きを最小速度5cm/sで正確に識別する高精度モーション検知を備えており、スライドガラスドアの出入り口特有の移動経路に完璧に調整されています。スライドドアの振動、ガラスの反射、周囲のわずかな干渉による誤トリガーをインテリジェントにフィルタリングし、意図的な接近モーションのみがドアをトリガーするようにすることで、スライドガラスドアで一般的な、煩わしい誤作動を排除します。
1.5秒信号保持機能は、スライドガラスドアの使いやすさを劇的に向上させます。最初の動きが検知されてから1.5秒間検知信号を維持し、一人、複数人、または荷物を持っている人でも安全に通過できる十分な時間、スライドガラスドアを開いたままにします。この設計により、通過中の急なドアの閉鎖が完全に回避され、交通量の多いスライドガラスドアの出入り口でのユーザーエクスペリエンスと安全性が大幅に向上します。コンパクトで洗練されたABSハウジングを備えたこのセンサーは、スライドガラスドアフレームまたは隣接する壁に目立たずに取り付けられ、ガラスドア設置のミニマリストな美観を損なうことなく、余分なスペースを占有しません。12-24V AC/DCの広電圧供給に対応し、≤2Wの超低消費電力でエネルギー効率の高い24時間年中無休の運用を実現し、IP54の防塵・防水規格に準拠しているため、屋内および屋根付き屋外環境で安定したパフォーマンスを発揮します。クリアなLEDステータスインジケーターにより、迅速な設置とトラブルシューティングが容易になり、R&TTEおよびEMC国際規格への準拠により、電子機器の近くでの干渉のない動作が保証されます。高精度センシングと人間中心の信号保持機能を組み合わせたRD24-4Sは、すべてのスライドガラスドアシステムに最適なモーション検知ソリューションです。
| パラメータ | 仕様 |
|---|---|
| 技術 | マイクロ波ドップラーレーダー |
| 送信機周波数 | 24.125GHz |
| 送信機放射電力 | <20 dBm EIRP |
| 送信機電力密度 | ≤5mW/cm |
| 最大取り付け高さ | 3m |
| 傾斜角度 | 垂直0°～90°；横方向-30°～+30° |
| 検知範囲（取り付け高さ2.2m） | 4m（幅）*2m（奥行） |
| 検知モード | モーション検知 |
| 最小検知速度 | 5cm/s（センサー軸） |
| 供給電圧 | 12-24V AC ±10%；12-24V DC +30% / -10% |
| 商用周波数 | 50-60Hz |
| 消費電力 | ≤2W(VA) |
| 出力モード | スイッチチューブ出力 |
| 信号出力時間 | 1.5秒保持 |
| 最大接点電圧 | 42V AC/DC |
| 最大接点電流 | 1A（抵抗） |
| 最大スイッチング電力 | 30W(DC) / 60VA(AC) |
| 動作温度範囲 | -20℃～+55℃ |
| 保護等級 | IP54 |
| 規格準拠 | R&TTE 1999/5/EC；EMC 89/336/EEC |
| 材質 | ABS |
| ハウジング色 | ブラック/シルバー |
| 寸法（幅*高さ*奥行） | 120mm*80mm*50mm |
| 正味重量 | 0.215kg |

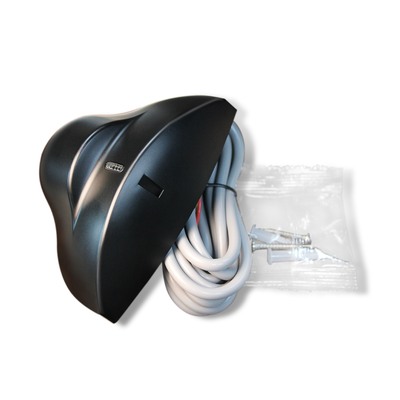

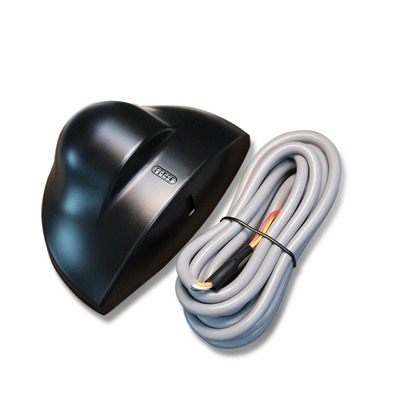

| ケーブル長 | 2.2m |
| 障害現象 | 考えられる原因 | 修正措置 |
|---|---|---|
| ドアが開かず、LEDも点灯しない | センサー電源オフ | 配線接続と電源の有効性を確認してください |
| ドアが常に開閉する | センサーがドアの振動/動きを検知；検知範囲内に干渉源がある | センサーをしっかりと固定してください；傾斜角度を上げる/感度を下げる；検知フィールド内の干渉源を排除してください |
| 検知距離が近すぎる | 感度が低い；マイクロ波モジュールの角度が45°未満；センサーが遮蔽されている感度ポテンショメータを1/2以上に調整してください；モジュール角度を45°以上に設定してください；遮蔽物を除去してください | 適用シナリオ |
|
