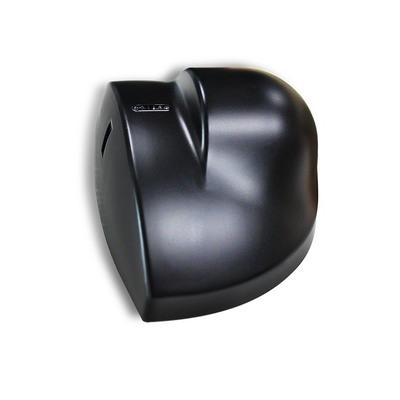

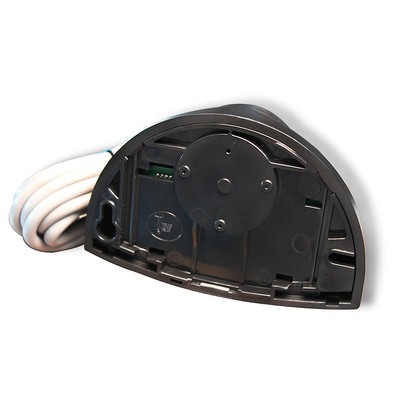

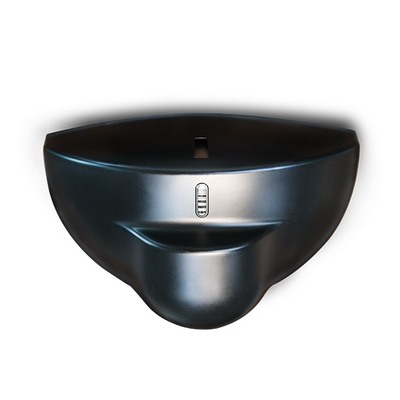

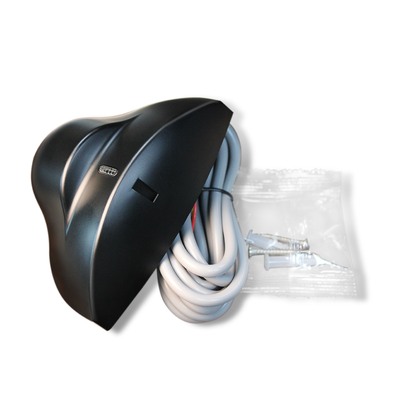

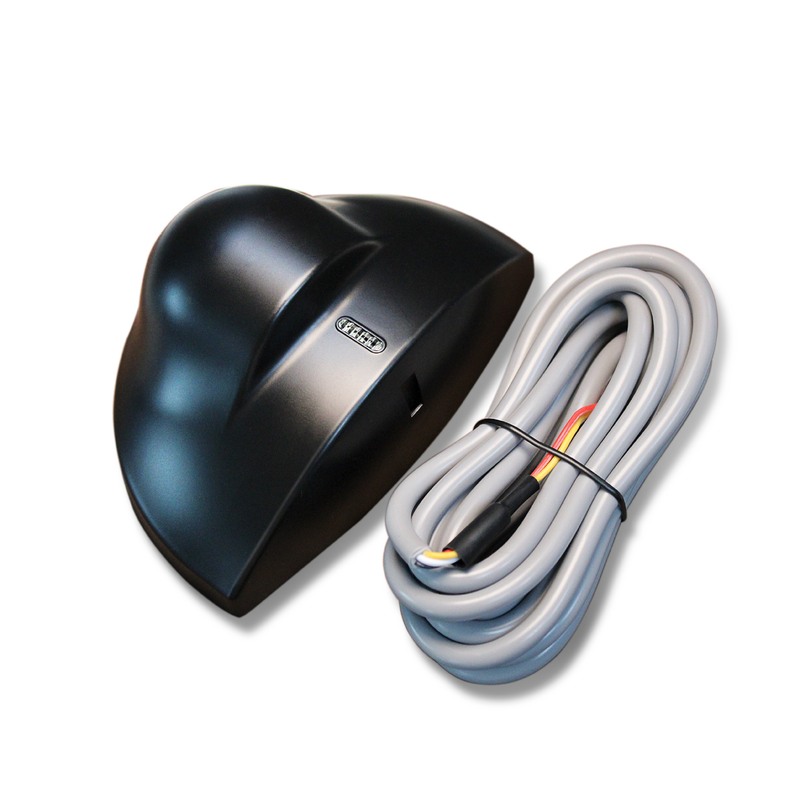

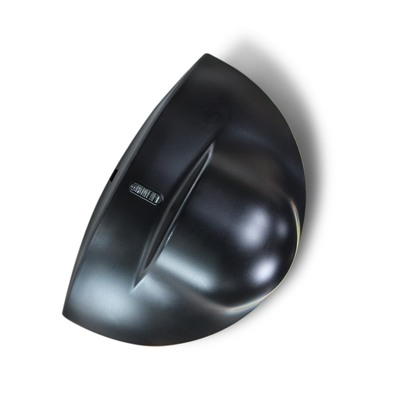

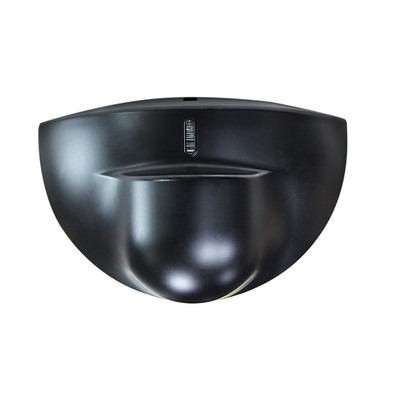

業務用ドアセンサー 24.125GHz | 12-24V AC/DC | 簡単取り付け | 感度

ブランド名:	JUTAI
モデル番号:	RD24-4
MOQ:	100
価格:	4-6 USD according to order quantity
パッケージの詳細:	カートン
支払条件:	T/T、ペイパル、アリペイ、ウェスタンユニオン

製品の説明

起源の場所:

中国深セン

テクノロジー:

マイクロ波ドップラーレーダー

送信機周波数:

24.125GHz

送信機の放射電力:

<20 dBm EIRP

送信電力密度:

≤5mW/cm

最大取り付け高さ:

垂直0°〜90°。横方向 -30°～+30°

検出フィールド（2.2m取り付け）:

4m(幅)×2m(奥行き)

検出モード:

最低検出速度:

5cm/s（センサー軸）

供給電圧:

12-24V AC ±10%; DC12-24V +30% / -10%

本管の頻度:

50-60Hz

消費電力:

≤2W(VA)

出力モード:

スイッチチューブ出力

信号出力時間:

1.5秒ホールド

最大接点電圧:

42V AC/DC

最大接点電流:

1A（抵抗性）

最高の転換力:

30W(DC) / 60VA(AC)

使用温度範囲:

-20℃〜 +55℃

保護の程度:

規格適合:

R&TTE 1999/5/EC; EMC 89/336/EEC

ハウジングの色:

ブラック/シルバー

次元（W×H×D）:

120mm×80mm×50mm

正味重量:

0.215kg

ケーブル長:

供給の能力:

5000個/月

ハイライト:

24.125GHzマイクロ波運動センサー

12-24V AC/DCドアセンサー

簡単取り付け業務用ドアセンサー

製品の説明

業務用ドアセンサー 24.125GHz | 12-24V AC/DC | 簡単取り付け | 感度

この24.125GHz業務用ドアセンサーは、あらゆる商業用エントランスに適したオーダーメイドのモーション検知ソリューションです。ユニバーサルな12-24V AC/DC電圧対応、手間いらずの簡単取り付け、カスタマイズ可能な感度を備えており、オフィスビル、小売店、ショッピングモール、サービスセンターなど、人通りの多い商業スペースに最適です。プロフェッショナルな24.125GHzマイクロ波ドップラー技術を搭載し、5cm/s以上の人間の動きを正確に検知します。感度調整用のポテンショメーターにより、多様な業務用ドアタイプに合わせて検知範囲を微調整できます。広い商業用エントランスでは感度を上げてすべての接近する交通を捉え、狭い店舗のドアでは感度を下げて歩行者からの干渉をフィルタリングし、誤トリガーを排除してスムーズなドア自動化を実現します。

12-24V AC/DCの幅広い電圧互換性は、グローバルな商業用途において画期的な機能です。標準的な商業ビルAC電源や低電圧DC制御システムに、追加の電源コンバーターやアダプターなしでシームレスに適応し、設置部品を削減し、地域の電源仕様に手間なく対応します。簡単な取り付け設計は、商業施設の設置効率を最適化しています。コンパクトなABSハウジングと軽量設計により、基本的なハードウェアでドアフレーム、壁、天井に直接取り付けることができ、専門的な工具や技術的な専門知識は不要です。2.2mのプレワイヤードケーブルは標準的なJSTおよびリレーCOM/NOインターフェースに適合し、既存の業務用ドア制御システムとの迅速な配線を可能にし、現場でのセットアップを迅速化します。

商業用途の厳しい要求に耐えるように設計されており、IP54の防塵・防水等級を備え、-20℃から+55℃の温度範囲で安定して動作し、2W以下の超低消費電力でエネルギー効率の高い24時間連続稼働を実現します。クリアなLEDステータスインジケーターは、リアルタイムの電源と検知フィードバックを提供し、迅速なトラブルシューティングを可能にします。また、R&TTEおよびEMC国際規格に準拠しており、ネオンサインやレジスターなどの商業用電子機器の近くでも干渉のないパフォーマンスを発揮します。このセンサーは、柔軟な電源互換性、迅速な商業設置、および調整可能な感度を組み合わせ、あらゆる業務用ドア自動化ニーズに対応する信頼性の高い費用対効果の高いモーション検知選択肢となります。

業務用ドアセンサー 24.125GHz | 12-24V AC/DC | 簡単取り付け | 感度 0

製品ハイライト

24.125GHz主流マイクロ波周波数による安定したモーション検知（≥5cm/s）
広い検知フィールド：取り付け高さ2.2mで4m（幅）*2m（奥行）
柔軟な角度調整：垂直0°～90° / 横方向-30°～+30°
幅広い電圧供給：12-24V AC/DC、低消費電力（≤2W）
IP54保護および-20℃～+55℃の動作温度で屋内/屋外の半密閉空間での使用に対応
コンパクトサイズ、感度ポテンショメーター、クリアなLEDステータスプロンプトによる簡単な取り付けと調整
信頼性の高い出力：1.5秒信号保持、最大42V AC/DC接点電圧、1A抵抗電流

技術仕様

パラメータ	仕様
技術	マイクロ波ドップラーレーダー
送信周波数	24.125GHz
送信機放射電力	<20 dBm EIRP
送信機電力密度	≤5mW/cm
最大取り付け高さ	3m
傾斜角度	垂直0°～90°；横方向-30°～+30°
検知フィールド（取り付け高さ2.2m）	4m（幅）*2m（奥行）
検知モード	モーション検知
最小検知速度	5cm/s（センサー軸）
供給電圧	12-24V AC ±10%；12-24V DC +30% / -10%
主電源周波数	50-60Hz
消費電力	≤2W(VA)
出力モード	スイッチチューブ出力
信号出力時間	1.5秒保持
最大接点電圧	42V AC/DC
最大接点電流	1A（抵抗）
最大スイッチング電力	30W(DC) / 60VA(AC)
動作温度範囲	-20℃～+55℃
保護等級	IP54
規格適合	R&TTE 1999/5/EC；EMC 89/336/EEC
材質	ABS
ハウジングカラー	ブラック/シルバー
寸法（幅高さ奥行）	120mm80mm50mm
正味重量	0.215kg
ケーブル長	2.2m

取り付けと調整ガイド

センサーの性能は、正しい取り付けと調整に密接に関連しています。専門的な工具は不要で、簡単な操作です。

取り付け要件

振動する場所、ネオンランプの近く、センサーの遮蔽を避けてください。取り付け中に内部電子部品に触れないでください。

感度調整

感度ポテンショメーターをゆっくりと回してください。感度値は検知フィールドのサイズを決定します（短い検知距離の場合は1/2以上で調整してください）。

角度調整

平面アンテナの横方向角度＝検知フィールドの位置；垂直角度＝検知フィールドの奥行き；最適な検知のためにマイクロ波モジュールの角度を45°以上に設定してください。

ステータス確認

電源投入後にLEDが点滅（通常スタンバイ）；移動ターゲットが検出されるとLEDが点灯し続けます（検知トリガー）。

トラブルシューティングガイド

故障現象	考えられる原因	修正措置
ドアが開かず、LEDが点灯しない	センサー電源オフ	配線接続と電源の有効性を確認してください
ドアが常に開閉する	センサーがドアの振動/動きを検出している；検知範囲内に干渉源がある	センサーをしっかりと固定してください；傾斜角度を上げる/感度を下げる；検知フィールド内の干渉源を除去してください
検知距離が近すぎる	感度が低い；マイクロ波モジュールの角度が45°未満；センサーが遮蔽されている感度ポテンショメーターを1/2以上に調整してください；モジュールの角度を45°以上に設定してください；遮蔽物を除去してください	適用シナリオ

RD24-4Sは、高い適応性を持つマルチシナリオモーション検知センサーであり、主に以下に適用されます。

自動ドアシステム：

スライドドア、スイングドア、ガラス誘導ドア（商業ビル、ショッピングモール、オフィスビル）セキュリティと監視：
境界セキュリティ検知、屋内人間モーション誘導（住宅、工場、倉庫）産業オートメーション：
コンベアベルトモーション検知、機器の開始/停止誘導（軽工業生産ライン）インテリジェントビル：
スマート照明誘導、空調誘導（廊下やエレベーターなどの公共エリア）コア技術

マイクロ波ドップラーレーダーセンサー

24.125GHzレーダーセンサー自動ドアモーション検出器広視野検知センサー IP54モーションセンサー
