信頼性の高い単チャンネル検出器 LED状態指示器 / 抗クロスストーク干渉 / インテリジェント検出

ブランド名:	JUTAI
モデル番号:	LD-100 LD-200
MOQ:	Support 1-10 Pcs for Sample
価格:	交渉可能
パッケージの詳細:	50 Pcs 1 Carton
支払条件:	L/C, D/A, D/P, T/T, Western Union, Paypal, Alipay

製品の説明

Place of Origin:

Shenzhen China

CE FCC

電圧供給:

100～240V 48～62Hz / 12～24V

ワーキングタイプ:

-40〜+70 °C (−111°F〜+158°F)

パッケージ:

自動回転範囲:

20〜2000

16 選択可能/ 最大 0.01% DL/L / 最低 2.56% DL/L

応答時間:

10〜90 MS

95% 凝縮しない

HSコード:

9033000090

製品サイズ:

76*42*91.5mm

パッケージサイズ:

136*86*52mm

正味重量:

300 g

リレー出力:

プレゼンス・リレー/欠陥・リレー

ループ接続:

ツイストペアケーブル

車両ループ検出器

Supply Ability:

5000 Pcs per Month

ハイライト:

LEDステータスインジケーターシングルチャネル検出器

インテリジェント・デテクション・シングルチャネル・デテクター

単チャンネル検出器

製品の説明

信頼性の高いシングルチャンネル検出器 - LED ステータスインジケーター、クロストーク防止干渉、インテリジェント検出

のJUTAI ループ検出器シリーズは、さまざまな産業および都市用途向けに信頼性の高い高精度の車両検出を提供するように設計されています。で設計されています16段階の感度調整（0～F）、これらの検出器は、オートバイから大型トラック（インダクタンス範囲 20 ～ 2000μH）までの車両を検出するためにシームレスに適応します。の周波数のカスタマイズ (40 ～ 80KHz)複数の検出器セットアップにおけるクロストーク干渉を排除し、料金所、駐車場、物流ハブなどの複雑な環境でも安定したパフォーマンスを保証します。耐久性を重視して設計されており、IP67規格のハウジングほこり、水の浸入、極端な温度 (-40°C ～ +70°C) から保護するため、屋内と屋外の両方の設置に最適です。

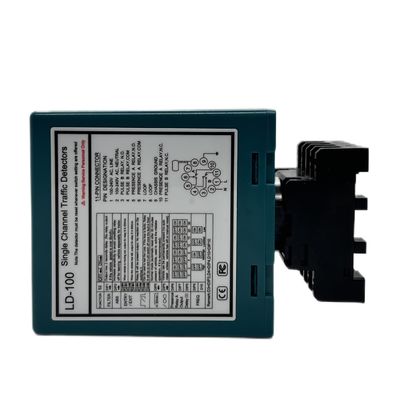

単チャンネルモデル（LD-100/LD-102）:

LD-100: で動作しますAC100～240V、グリッド接続された駐車システムや信号機に最適です。

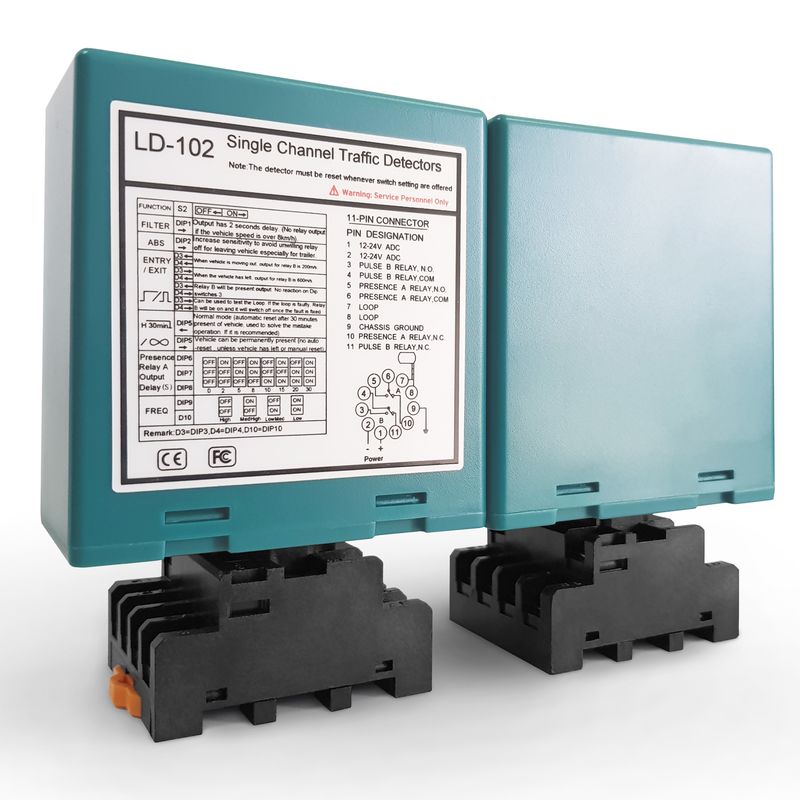

LD-102：サポートDC12～24V、太陽光発電ゲートまたは工業用ドア制御に最適です。
どちらのモデルにも特徴があるデュアルリレー出力正確なバリアまたは信号制御のための構成可能な遅延設定 (0 ～ 30 秒) を備えた (パルス + 存在検出)。

デュアルチャンネルモデル（LD-200/LD-202）:

チャンネル1: ≤10ms の応答でゲート/交通信号をトリガーします。
チャンネル2: 衝突防止または料金回避の防止のための安全冗長性を提供します。
のオートリセット機能電力変動時にも中断のない動作を保証し、LED インジケータにより障害診断 (コイルの短絡、断線) が簡素化されます。

認定済みCE、FCC、RoHS, JUTAI 検出器は、スマートシティ、倉庫、高速道路で世界中で信頼されています。とプラグアンドプレイのインストールDIN レールとの互換性により、ダウンタイムとメンテナンスのコストを最小限に抑え、堅牢なパフォーマンスに複雑さは必要ないことを証明しています。

Vehicle loop detector

特徴

1. 15-2000μhの検出範囲
- ループ検出器は、15 µH ～ 2000 µH の幅広い検出範囲をサポートし、さまざまなトラフィック検出シナリオでの汎用アプリケーション向けのさまざまなループサイズと構成に対応します。検知範囲が広いため、ループ検知器はあらゆる種類の車両、オートバイ、乗用車、超長距離トラック、バスなどを検知できます。

2. コンパクトな側面
- コンパクトでよく設計されたハウジングは、特徴と機能に関する業界の要件をすべて兼ね備えているため、この検出器を既存の交通検出システムに組み込むことができます。

3. LED 診断機能
- 包括的な診断機能により、ループと取り付けの問題を正確に診断し、LED で表示できるため、最適なパフォーマンスが保証され、ダウンタイムが削減されます。

4. 選択可能な存在時間
- プレゼンスリレーの出力は、車両がループ上にある間、検出出力を固定時間 (30 分以上) に制限するように選択できるため、交通管理に柔軟性がもたらされます。

5. ループ存在時間
- 隣接するループ検出器間の干渉は積分表示によって識別でき、周波数設定を調整することで排除できるため、信頼性の高い動作が保証されます。

6. 2 つの独立した出力リレー
- プレゼンスリレー A: プレゼンス出力を提供し、0、2、5、8、10、15、20、または 30 秒まで延長でき、外部 10 方向 DIP スイッチでプログラム可能です。
- パルスリレー B: 外部 10 方向 DIP スイッチでプログラム可能で、プレゼンス、入力パルス、出力パルス、または出力障害を提供し、検出の柔軟性を高めます。

7. 自動感度ブースト (ASB)
- この機能は、車両検出時に感度を自動的に最大まで高め、大型トラックとトレーラーの組み合わせや高床式車両を確実に検出し、正確な識別を保証します。

8. 自動環境漂流補償
- ループ検出器 (またはその他のセンサー) は、環境条件の変化に合わせて自動的に調整および校正され、天候や環境要因が変化しても検出精度と安定性を維持します。

9.10ディップスイッチ
- シェルのディップスイッチ設計により、ループ検出器の設定がより簡単かつ明確になり、ユーザーにとって非常に使いやすくなっています。ユーザーは、最初にすべての機能を設定してから、ループ検出機能をインストールできます。

10. クロストーク干渉防止。
- ディップスイッチを介して、ループ検出器の周波数を調整して、2 つのループコイルが近すぎることによって引き起こされるクロストーク干渉を防ぐことができます。

繋がり

vehicle loop detector connection

connection

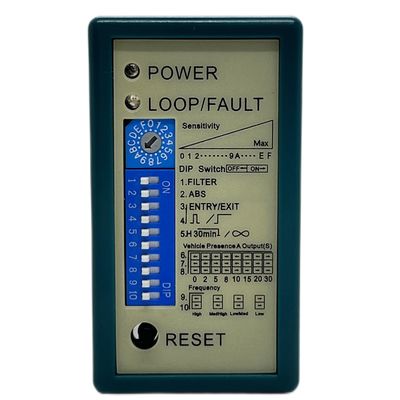

表示とスイッチ:

(1) 電源 LED: 赤色の電源 LED は「電源オン」を示します。

検出中 LED: 連続点灯: 車両の検出を示します。
ゆっくり点滅：ループが短絡しているか、ループ後のツイスト数が足りないことを示します。
速く点滅: ループが開回路であるか、ループ後のツイストが多すぎることを示します。

(2)スイッチ1(トリムポット)、感度選択

ループの感度は「Sensitivity」というラベルの付いたトリムポットで調整できます。ユーザーは 16 の異なる設定を選択できます0 が最も感度が低く、「F」が最も感度が高い状態でトリムポットを回します。

(3)スイッチ2(ディップスイッチ設定)

1.DIP 1 & DIP 2 の特殊機能の設定

vehicle loop deetector

2. DIP 3 & DIP 4 設定リレー B 出力

vehicle loop detector

3. DIP 5 設定の自動リセット

vehicle loop detector

4. DIP 6 & DIP 7 & DIP 8 リレー A 遅延の設定

vehicle loop detector

5. DIP 9 および DIP 10 設定周波数 (40 K ～ 100 KHz)。干渉を避けるために使用されます

vehicle loop detector

2 つ以上のループ検出器と検知ループがインストールされているアプリケーションでは、1 つを設定します2 つのシステム間のクロストークの影響を最小限に抑えるために、検出器を高周波に設定し、もう一方を低周波に設定します (検出ループと検出器は少なくとも 2m 離れて配置する必要があります)。
リセットボタン: ご注意ください: ディップスイッチの設定を変更するたびに、LD-100 をリセットする必要があります。

検出器の位置と設置:

検出器を耐候性ハウジングに設置します。
検出器はできるだけ検出ループの近くに配置する必要があります。
検出器は常に強い磁場から離して設置してください。
ループ検出器の近くに高電圧の配線を配線しないでください。
振動物の上に検出器を設置しないでください。
コントロールボックスがループから 10 メートル以内に設置されている場合、通常のワイヤを使用してコントロールボックスをループに接続できます。 10メートルを超える場合は2芯シールドケーブルを使用する必要があります。コントロールボックスとループ間の距離は 30 メートルを超えないでください。

ループの設置:

ループは、「クイックセット」黒色エポキシ化合物または熱アスファルトマスチックを使用してシールされ、道路に溶け込みます。表面。

vehicle loop detector

トラブルシューティング:

認証

vehicle loop detector

製品シリーズ

LD-100	LD-102	LD-200	LD-202	JTHT-11
シングルチャンネル AC100～240V	シングルチャンネル 12～24V AC/DC	デュアルチャンネル AC100～240V	デュアルチャンネル 12-24V AV/DC	ループケーブル 305mテフロンコイル
LCR-MT
マルチメーター
