費用対効果の高い低電圧直流バリアゲート: 効率的なアクセス制御 簡単に設置&保守

• リモコン:リモコンで制御を切り替える. リモコン操作に便利.

• 自動検出: センサー (赤外線,地面センサーなど) によって車両を検知した後,ゲートを自動的に開きます.

• ナンバープレート認識: 車両のナンバープレート情報を認識してゲートを自動的に開きます.

• 注: BVRワイヤを使用するのが最善です,ネットワークワイヤを使用しないでください

• 機械は横部マウントタイプ,安装が簡単,コンパクトな構造を採用します.
• 機械の主体体は,信頼性の高い金属金属合金で, 鋳造プロセスで製造されています.機械的な強度,美しい外観,正確なサイズ,良い熱分散

• 運動は,ギア減速トランスミッション,高いトランスミッション効率,小さな出力損失を採用します.材料SCM421 カーブライゼーション熱処理プロセス 精密磨削加工 耐磨性 衝撃耐性 寿命はワームギアトランスミッション構造をはるかに超えています

• 運動は,大きな出力トルクと小さなサイズで,DCブラシレスモーターを採用し,速度を調整することができます制御器を通して任意に,減速バッファは,ポールを落とし,その場所に持ち上げるときに実現され,ゲートポールはスムーズに配置することができます.

• 漏れによる電気ショック事故を避けるため,安全電圧DC24Vを採用し,個人的な安全のために より多くの保護.

内部次元

動きの輪郭図

モーターリードワイヤの定義

労働環境

• 温度範囲: -30°C ~ +60°C

• 湿度:90%以下 (冷却なし)

• 高さ: 1000m以下

貯蔵環境

運用寿命

ゲート・ポール・マウント・プレート・オクタゴナル・ポール

バリア 運用 ステップ

ステップ 1: 杖 と 春輪 を 合わせる

ステップ2:自己検査の限界 学習 軌道の切開

• 制御器の通常の起動は",00:00"と"e-00"を順番に表示します. 制御器を押して押す制御器は左から右にスクロールして "0 0 0 0"を表示し,ザッズはリズム的に鳴ります.モーターが閉じる限界まで動いたとき制御装置が静的0 0 0 0を表示し,ザッズが鳴るのを止めたとき,閉じる自己テストが完了します.
• 閉じる自己テストが完了した後, 2秒間"開/閉"を押して押す.制御器は左から右にスクロールして "0 0 0 0"を表示し,鈴がリズム的に鳴ります.モーターが開口限界まで動くと,制御器のブーザーが長時間鳴るこの時点で,開口の自己テストが完了し,ゲートは正常に動作することができます.

• 位置に運転した後,ポールが90度を超えると (P-9パラメータを大きなスケールに調整);ポールが90度以下である (P-9パラメータを減らす).
• 横の位置よりポールが高い位置に近い位置 (P-6パラメータを減らす);ポールが水平位置を下にある (P-6を増加させる)

主要な作戦

ショートカットキー操作

• モーターケーブルを挿入せずにモードで"オン /ダウン"ボタンを押してソフトウェアを表示するソフトウェアの日付を表示するために"オフ / アップ"キーを一度押します.
• デジタルチューブの表示時間ページの下,通常の動作モードで,ショートプレス"セット /保存"一度表示現在の値,短く押す "セット / 保存"を第二回,ホールの変化率を表示するために,制御器の内部電圧値を表示するために,第三回,短いプレス"セット / 保存"短く押す"セット/セーブ"を4回目,電源電圧値を表示します.

主要機能の説明

• セット/保存キー:設定状態を入力して設定値を保存します.

• このキーを押して,通常の動作状態でゲートを開きます. 設定状態に入ると,このキーを使ってメニュー項目を追加したり,設定値を上向きに調整したりできます.パラメータ設定状態では,毎回1つ追加するために短く押します.最大値に達するまで継続的に押して押します.,そして最小値から足します

• 設定状態に入ると,このキーを押してゲートを閉じる.このキーを使ってメニューアイテムを小さくしたり,設定値をダウンに調整したりできます.パラメータ設定状態では,一度に1つずつ引くためにショートプレスします.継続的に最小値に減少し,その後最大値から減少するために長いプレス.

• バック / ストップキーは,通常の動作状態で,このキーを押してブレーキを停止します.設定状態では,あなたは退出することができます設定状態または前のメニューに戻る

パラメーターメニュー

操作説明書

パラメータコマンド値表

• 角を伴うすべての場所では,閉じる位置は0度です.
• 電源電圧が大きすぎると (> 27V) または小さすぎると (< 18V) 制御器は自動的に制御器が保護されているとき,モーター,ライトボックス,地上センサー,その他の機器は動作しません.

リモコン制御機能

• リモコンペアリング:長時間押してください コントローラー "セット /保存"を3秒間,P-Fアイテムを見つけ,押してください"000"を表示するために再び"セット/保存"を押します. この時点で,リモコンの任意のキーを押します. この時点で,コントローラが長い音を出す後,ディスプレイはP-Fに変化します.リモコンのマッチングが成功したと示す.
• 主ボードで3秒間"セット/保存"を長く押して,P-F項目を探す."000"を表示するために再び"セット/保存"を押して,値を253に調整し,再び"セット/保存"を押します.この時点で,メインボードが長い音を出した後,ディスプレイはP-Fに変化します,そしてすべてのリモコンはクリアされます.
• 艦隊モード:長時間押してください "セット / 保存"のコントローラに 3 秒,アイテム p-8 を検索し,それから押してください "セット / 保存""0"を表示するには,値を4に調整し,メニューを終了するには"セット/保存"を押します.道路ゲートが開いた後,リモコンのストップボタンを2秒以上押します.艦隊モードが起動します.; 艦隊モードをオフにするには,単にリモコンのオフキーを押してください.

パラメータ転送ステップ

• ステップ1: テンプレートをデバッグする

• ステップ2: テンプレートを新しいコントローラに接続

• ステップ3:新しいコントローラへの電源

• テンプレートの"ダウン"ボタンを長く押して,新しいコントローラに表示されている"s -- s"をチェックします.パラメータ転送は成功しました.

一般 的 な 問題 と 解決策

• セルフ検査は成功せず,ゲートは正常には動作していません

• ゲート棒の垂直または水平位置が位置していない

• ゲートが本当に位置しているかどうかを正しく判断する方法

制御器のP-18パラメータを1に設定します. リレーが1回開くか閉まる場合,オープン / 閉じられた場所

ゲートレバーが位置しているとき,モーターが停止するかどうかを注意して観察します.ゲートレバーが位置し,モーターがまだ動いている場合,P-6またはP-9パラメータを変更する必要があります.

Nixieチューブディスプレイが動的な"を表示します.タイムインターフェースに戻ると,その位置が表示されます.

• 抵抗の場合,リバウンド機能の障害

• ゲートは突然正反対の方向に正常な動作中に実行

• ゲートはほぼ置かれていたときに再び開かれました

エラーコードと解決策

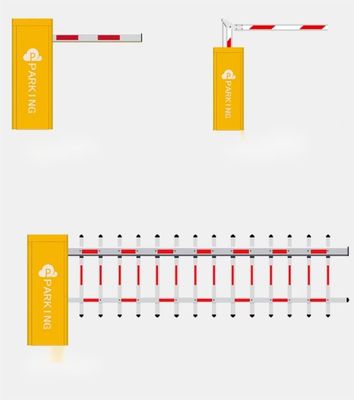

BR-110	BR-110F	BR-110BY	BR-110L	BR-110H
ストレート・アームバージョン 持ち上げ時間: 3秒 6秒	高速バージョン 持ち上げ時間 1.5s	LEDライト版 持ち上げ時間: 3秒 6秒	90° 折りたたむ腕バージョン 持ち上げ時間: 3秒 6秒	180° 折りたたむ腕版 持ち上げ時間: 3秒 6秒
BR-121	BRDC-110	BDC-1	BRC-433R	BRC-443T
フェンス・アーム・バージョン 持ち上げ時間: 6秒	直流電源省エネバージョン 持ち上げ時間: 1.2-5秒
