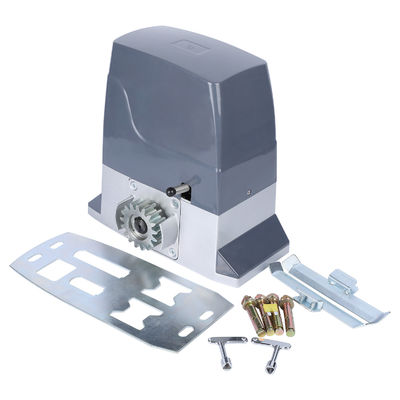

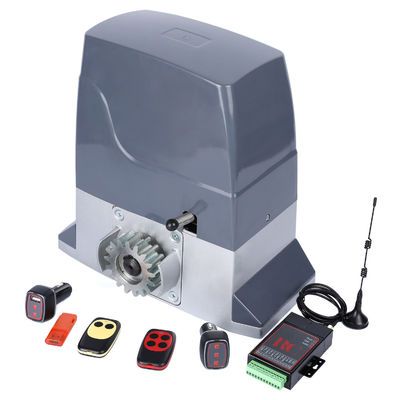

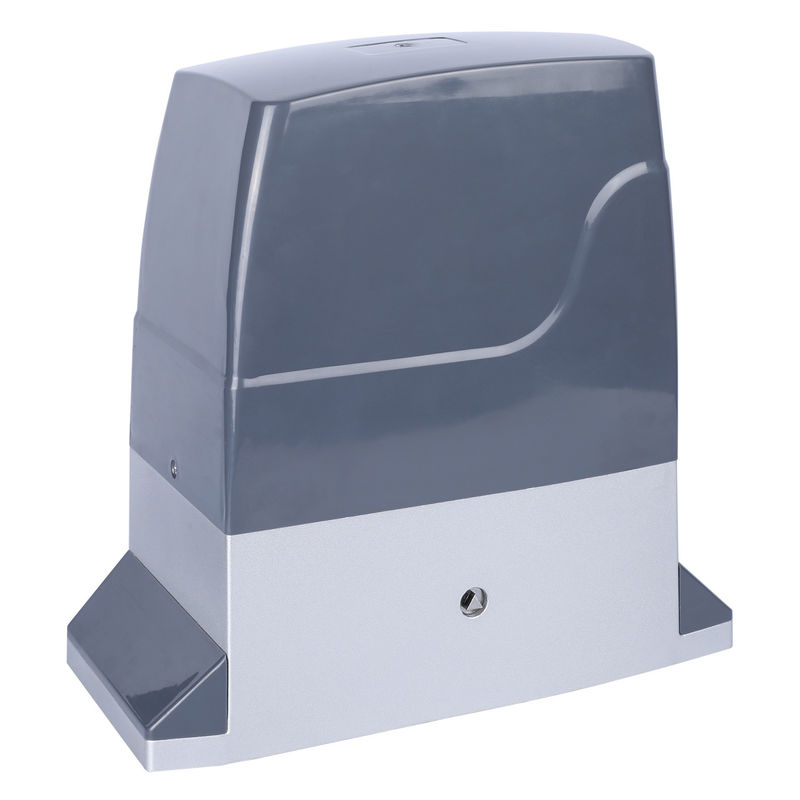

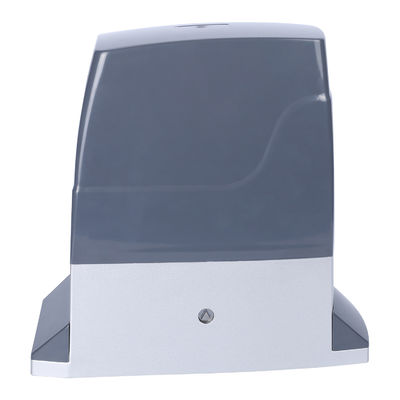

SDM-36 高速オートスライドゲートモーター パワフルかつスムーズな動き

SDM-36 高速自動スライディング ゲート モーターは、堅牢なパフォーマンスとシームレスな操作を必要とするユーザー向けに設計されています。強力なモーターを備えたこのユニットは、素早い開閉速度を実現し、住宅用と商業用の両方の用途に最適です。 SDM-36 は常にスムーズで信頼性の高い動作を保証するため、安全性を犠牲にすることなく素早いアクセスの利便性を体験してください。

耐久性を考慮して設計された SDM-36 は、頻繁な使用の要求に耐える頑丈な構造を特徴としています。高度なテクノロジーにより、動作中の騒音が最小限に抑えられ、家庭でも忙しいビジネス環境でも、静かな環境が実現します。障害物検知機能や自動停止機能などの強化された安全機能により、ユーザーが簡単にアクセスできると同時に、施設の安全が確保されます。

SDM-36 の取り付けは簡​​単で、さまざまなサイズや重量のスライド ゲートに対応します。 SDM-36 高速自動スライディング ゲート モーターで施設のセキュリティと機能性を向上させます。強力なパフォーマンスとスムーズな動作が両立し、ゲート オートメーションのすべてのニーズを満たす信頼性の高いソリューションが保証されます。

特徴

1. アンチラッシュ設計。

各電源投入後の最初の動作では、モーターはプロセス全体を通じて限界点までスローモーションで動作し、限界値からの飛び出しを防ぎます。ドアが限界点に達すると、限界点を突破するのを防ぐために、反対方向のボタンを押すことによってのみモーターを動作させることができます。 (注意: 所定の位置にあるときは電源オフ保護機能があり、再電力供給された場合、モーターは反対方向にのみ動きます)。

2. マスター/スレーブモードが利用可能です。

それぞれに同じ制御ボードを搭載した 2 つのモーターは同期して動作できます。このモードでは、赤外線、地面感知、自動ドア閉、その他の機能が同期されます。注意: 赤外線、接地センスはマスターモーターに接続する必要があります。

3. モーターのランタイム保護。

走行故障時にモーターが作動しないように、制御基板は手動設定なしでモーターの作動時間を自動的に学習し、時間マージンとして 10 秒が自動的に追加されます。

4.オートクローズ機能。

5. ソフトスタートとスローストップ。

ソフトスタート機能とスローストップ機能が利用可能です。スローストップ機能の距離と速度を調整できます。

6. 停止して抵抗に抵抗します。

閉動作時の抵抗に対するストップと抵抗に対するリバウンドを切り替え可能。オープニングトラベルの抵抗に抗して停止します。

7. Bluetooth モジュール用のオンボードソケット。

スタンドアロン Bluetooth モジュールを挿入するためのソケットがオンボードに統合されています (モジュールはデフォルトでは含まれていません)。

8. インターネット制御のための 1 つのボタン構成。

オンボードのボタンを 1 つ押すだけでインターネット コントローラーと直接ペアリングでき、コピー手順は必要ありません。

❀オフ位置

オープン、クローズ、ストップ、ロックとして機能する 4 つの独立したキーを備えたリモコン。非通路モードの場合、ロック キーを押した後、操作する前にストップ キーを押す必要があります。

❀オンの位置

(1) リモコンの 1 つのキーはワンキー コントロール キー (ペアリング中に押される特定のキー) です。

(2) リモコンの各キーはワンキーコントロールキーです。

❀機能設定

を回して①と⑥のみをONにし、SETを1回押すとブザーが鳴る1キーワンキーモード、もう一度押すとブザーが4回鳴る4キーワンキーモードになります。設定後⑥をOFFにします。

❀ ゲートが限界位置で閉じているときに、ロック キーを押すと、モーターが 6 秒間開く動作をします。

❀オンの位置

自動クローズ機能を有効にします。ゲートがリミット位置で開いた場合のみカウントダウンが開始され、ゲートはリミット位置に近づくと自動的に閉じます。

❀自動閉タイマー設定

③と⑥をONにするだけです。SETキーを押す時間は1秒です。

250秒までを希望します。設定後、⑥をOFFにします。

❀ スローストップの速度はMTアジャスターで調整でき、時計回りに回すと速度が上がり、反時計回りに回すと速度が下がります。

❀ スローストップの距離はTIMEアジャスターで調整でき、時計回りに回すと距離が長くなり、反時計回りに回すと距離が短くなります。

❀旅行遠隔学習

④と⑥を回してONにし、ゲートが自動的に動作し始めるまでONEキーを押し続けて放します。スローストップ効果により、限界まで閉じて限界まで開き、再び限界まで近くなります。ビープ音が 2 回鳴ったら、移動距離の学習手順が完了します。

❀オフ位置

スロースタート機能を有効にします。ゲートの震えを軽減するため、最初の 2 秒間はゲートが低速で動作します。

❀オンの位置

ワンキー機能、オートクローズ機能、スローストップ機能の設定モードを有効にします。設定後、このキーをOFFにすると有効になります。

❀オンの位置

ゲートが開くまでに走行すると抵抗に抗して停止します。閉じるために実行すると、ゲートは抵抗に抗して 1 秒間停止し、その後リバウンドします。

❀最適化された抵抗リバウンド調整

モーターが正しく機能していることを確認してください。ディップスイッチ⑦をオンにして、モーターが閉じようとしている間に、FORCE アジャスターを反時計回りに回すと、ドアが停止して自動的に戻ります。これが抵抗力の閾値です。アジャスターを時計回りに少し回すことをお勧めします。それを最終的な抵抗力として設定します。

❀ マスター/スレーブ モードとは、マスター モーターが動作しているときに、それぞれに同じ制御ボードが取り付けられた 2 つのモーターが同期して動作することを意味します。マスター/スレーブ モードを実現するには、両方のモーターの 485A+B インターフェイスを介して 2 つのモーターを並列に接続します。

1.RUNインジケーターは電源が入っているときは常に点灯します。

2.有効な RF 信号が感知されるたびに、RUN インジケーターが 1 回点滅します。

3.自動閉タイマーを設定すると、ONE を押すたびに RUN インジケーターが 1 回点滅し、ビープ音が鳴ります。

4.マスタースレーブモード時は、RUNインジケーターが1秒間隔で常時点滅します。

5.オートクローズカウントダウン状態では、RUNランプが1秒間隔で常時点滅します。

6.開く動作中は、RUNランプが1秒間に1回点滅します。

7.閉動作中はRUNランプが1秒間に5回点滅します。

UNDER-V インジケーター

1.Bluetooth モジュールがバインドされていない場合、BLE インジケーターは 1 秒に 1 回継続的に点滅します。

1.充電中は赤色の LED が常に点灯します。

2.完全に充電されると赤色の LED が消灯します。

トリガーされると、対応する赤色 LED が点灯し、それ以外の場合は消灯したままになります。

トリガーされると、対応する赤色 LED が点灯し、それ以外の場合は消灯したままになります。

トリガーされると、対応する赤色 LED が点灯し、それ以外の場合は消灯したままになります。

トリガーされると、対応する黄色の LED が点灯し、それ以外の場合は消灯したままになります。

トリガーされると、対応する緑色の LED が点灯し、それ以外の場合は消灯したままになります。

トリガーされると、対応する赤色 LED が点灯し、それ以外の場合は消灯したままになります。

ゲートが限界位置で閉じられると、対応する LED が点灯し、それ以外の場合は消灯します。

ゲートが限界位置で開いている場合、対応する LED は点灯したままになり、それ以外の場合は消灯します。

2.ロックモードでアンロック状態の場合、リモコンのLOCKボタンを押すとブザー音が鳴り、リモコンがロックされたことを示します。ロック状態でリモコンの STOP ボタンを押すとブザー音が 2 回鳴り、リモコンのロックが解除されます。

3.両方のリミットスイッチが同時に作動すると、ブザーが鳴り続け、どのボタンでもモーターを操作できなくなります。この場合、磁石の高さを調整する必要があります。

4.ゲートが開閉限界位置にあるときに、リモコンの開閉ボタンを押すと「ピー」という音が3回連続して鳴り、反応しません。

5.開くときに抵抗に抗して停止すると3回連続でブザー音が鳴り、閉じるときに抵抗に抗して停止/反発すると5回連続でブザー音が鳴ります。

ゲートを理想的な閉位置に移動し、リミット スイッチ ボックスが配置されている位置でギア ラックに磁石を固定し、磁石がボックスの方向を向いていることを確認します。ラックのもう一方の端にある開いた位置の別の磁石でも同じことを行います。左側の磁石が高く、右側の磁石が低いことを確認してください。特定の限界位置にある場合、ボード上の対応する LED インジケータが点灯したままになります。 2 つのインジケーターが同時に点灯し、継続的なブザー音がある場合は、磁石の高さを調整する必要があります。

1.マスターモーターのマスター/スレーブディップスイッチをONにします。スレーブモーターのスイッチはOFFのままにしておきます。

2.マスター モーターの A+ B- インターフェイスをスレーブ モーターの対応するインターフェイスに接続します。
