JUTAI 駐車ガイドシステムソリューション

JUTAI 駐車ガイドシステムソリューション

概要

プロジェクトの背景

都市部では,自動車と駐車場との矛盾がますます深刻になっています.公共の駐車場は,増える駐車場需要に対応できない駐車場の限られたスペースをどのように利用し,駐車場の必要性を満たすかという緊急の問題が解決されなければならない.都市管理における交通渋滞を減らすための鍵となる問題です.

駐車場には以下の一般的な問題があります

管理者は駐車場でどれだけの駐車場が利用できるか知らないのか? それは人間だけが計算できる.

駐車場をよく知らず 盲目的に運転して 道路に乱暴に移動し 交通渋滞を起こすことが容易です

管理者は多くの行政職員を任命し 車両の駐車を容易にする必要があり 管理コストは理由もなく増加します

自動車流量と駐車場の利用率を 適切なタイミングで把握することは不可能です管理者がリソースの配分を調整する正しい決定を下すことができないように駐車場利用率も低くなって 収入も低くなって

駐車場は日中照明されていて,多くの電力を消費し,無駄な廃棄物や管理コストを増加させます.

高効率で低エネルギーで高収入の駐車場管理と駐車場管理の情報化と知性化を実現するため検出方法として超音波をベースに エネルギー節約の駐車ガイドシステムを研究して生産しましたこのシステムは巧妙で優れた性能で 駐車場管理者はリアルタイムで空き駐車場を知ることができ 盲目運転を避けるため 素早く運転できます道路や駐車場の効率的な利用を高め 交通渋滞を軽減する自動車のエネルギー消費,排出量,管理コストを削減する.同時に,省エネのスイッチを活用し,駐車場照明を制御する.車が来る時,本当にライトを認識する電気代を完全に節約できます 電気代を削減できます

システム定義

駐車ガイド

駐車場ガイドシステムは,駐車場を車で円滑に運転できるようにする表示システムです.駐車場を案内するスマート駐車場ガイドシステムです画面に表示される空きスペースや 駐車灯の駐車状況から 自動車は検出器によって検出されます この情報によって ドライバーは簡単に駐車できますシステムでは,駐車場内の車両の入出に関する効果的な指導と管理が適用されます.駐車場を標準化し,駐車場の利用率を高めます.

超音波駐車ガイド

駐車場は超音波検出技術を使用し,利用された駐車場や利用可能な駐車場を信頼的に検出します.位置に車があるかどうか検出することができます. 駐車場管理システムでは,すべての検知を間に合うように収集し,最終的にシステムでは,論理計算を通じて,駐車場とガイドラインの情報を画面とアナウンサーにリリースします.

システム の 利点 と 特徴

システム上の利点

ダイバーが簡単で迅速に駐車できるよう指導し,時間とガスを節約し,エネルギーを節約し,環境に優しい.

駐車場の利用率の統計を作成し,資源を合理的に配置し,利益を増やす.

駐車場管理と不動産管理のイメージを向上させる

人力資源の投入とコストの削減

交通量や利用率を含むデータに関する統計を作成します.

コンピュータの位置を考慮せずに独立して動作し,システムと互換性があります.

管理に便利で,モダンで強力な管理ソフトウェアを提供しています

システムの特徴

ほらシンプルで安定したシステム構造

CANとRS485という2種類のバス構造は,建設困難とバス遅延を効果的に低下させる.このシステムは同時にCANとRS485バス構造を使用する.CANの1つは2方向トランスミッションを持っていますネットワークの信頼性と広範なカバーを保証する.RS485バスの安価さと多用性により,システムの建設コストと建設の難易性が効果的に削減される.

ほらワイヤーに便利で,美しい設置効果

このシステムの各端末はDC24V電源を使用し,各隔壁のLED駐車ディスプレイは,任意の駐車場制御器のRS485バスに接続できます.システムの配線困難を大幅に削減します4コアワイヤーを用いて解決できます.

ほら柔軟でシンプルなパーティション

システムでは最大512のパーティションを管理できます.パーティションは柔軟に設定され,1つまたは複数の物理パーティションが含まれます.各物理パーティションは単一の探査機であり,RS485 バス全体または制御装置全体システムの適用性と精度を大幅に改善します. パーティション0は駐車場全体です.駐車場全体にある駐車場検出器を含む.

ほら駐車状態の高精度と強力な反干渉

駐車場上の超音波検出器は 駐車場の現在の状態を正確に検出し 同時に 干渉防止能力も強くなっています現在の駐車スペースに車があるかどうかを効果的に検知し,移動する物体と超音波の相互干渉の問題を避けることができます..

ほら駐車スペースディスプレイを吊るす簡単

システム内の各パーティションの駐車場ディスプレイは RS485 バスのいずれかに接続され,各 RS485 バスは異なるアドレスを持つ 8 つのディスプレイに接続できます.各コントローラが異なるアドレスを持つ 16 つのディスプレイ画面を接続することができます

ほらコンピュータなしの独立操作

システム設定が完了すると,管理コンピュータなしで独立して動作できます.

ほら強力なデータ管理ソフトウェア

自動デバイス検索は手動で追加する必要はありません. 電子地図管理は柔軟で便利で直感的です. 強力なシステムにはレポート統計があり,ソフトウェアが設備のアップグレードへのアクセスを提供しますシンプルで美しいインターフェースと操作が簡単です.

システム の 機能 と 構成

システムの機能

駐車場ガイドマネジメントシステムは,主に大型中規模の地下室内駐車場や,政府オフィスビルなどの公共駐車場に適用されます.高級ホテルやオフィスビル駐車場の駐車場利用率を向上させるため主に使用されます.管理者が駐車場をよりうまく管理できるようにする駐車場管理のレベルを向上させ,社会的・経済的利益をもたらし,一方,駐車場でのお客様のトラブルをなくし,お客様の時間を節約します.効率を向上させる客が簡単に駐車できる場所です

駐車場自動ガイド機能

車両が車内に入ると,駐車場ガイドシステムは自動で駐車場が空いているか空いているかを検知します.駐車場での検出された変更は,駐車場ガイド制御装置によって,駐車場ガイドディスプレイにリアルタイムで送信されます.駐車ガイドディスプレイは,車両を最適な駐車位置に案内します.駐車場表示は,迅速かつ正確に駐車場内の空き駐車場を見つけるために車の所有者をガイドします.

電子地図

駐車場ガイドシステムソフトウェアは,駐車場全体の駐車場利用率と設備のオンライン状態を直接表示できます.ソフトウェアは,レイヤで全体の駐車場の電子飛行機のフィギュアをロードすることができます駐車場内の各駐車場の空きスペースをリアルタイムで動的に表示します.

駐車場の自動統計

車両の超音波検出により,システムは自動で駐車場に入ったり出たりする車両を数えて計算します.統計計算の結果によると,統計計算の結果によると, システムは駐車場情報をリアルタイムで駐車場表示画面に送信します.駐車場の駐車場ディスプレイ画面と駐車場ソフトウェアインターフェイスに空き駐車場情報を自動的に表示します.

車両管理

このシステムでは,駐車場管理をリアルタイムで制御し,管理者は関連する状況を見ることができます.駐車後に,駐車時間を監視することができます.車両が駐車場に置かれた後制御室でいつでも各駐車場の駐車時間を確認できます

特別駐車場管理

システムでは,特別駐車場と駐車場予約機能を設定できます. 特別駐車場が設定された後,駐車場は駐車場統計に参加しません.固定駐車場の管理を容易にし,重要な人がいつでも駐車できる.

報告統計

駐車場の駐車記録に基づいて,システムは交通量と駐車場利用率の統計を作成し,対応するレポートを作成することができます.日々の数値も計算できます管理者が分析しアーカイブするのに役立つEXCEL形式でレポートを輸出します.

システムの自己チェック

ガイドシステムは定期的に自己確認し,故障後に自動的にアラームを鳴らします.これは間に合う保守に便利です.

中国語ディスプレイ

中国語では,LEDディスプレイを通して歓迎の言葉,残った駐車場情報,駐車場満席,駐車場の他の関連情報などを表示します.

データインターフェイスを開く

このソフトウェアは,さまざまな言語に適したクロスプラットフォーム WebService インターフェースを提供しています.残りの駐車場の数と各駐車場のリアルタイム状態のデータインターフェースを開きますシステム・ドッキングや副開発に便利です

システム構成

駐車場ガイドシステムは 各駐車場に超音波検出器を設置し リアルタイムで車を検知しますノードコントローラにデータを送信します. コンピュータは,駐車場に関する駐車場情報は中央制御器に送られます.そして中央制御機は,駐車スペース統計を通じて,各パーティションの駐車スペースディスプレイ画面と管理コンピュータに駐車スペース情報を送信します; 同時に,超音波検出器は,検出結果に応じて,駐車場の正面にある駐車場表示器を緑色または赤色で表示するように制御する.超音波駐車ガイドシステムが4つの部分から構成されていることが見られます超音波検出器,ノード,中央制御器,駐車ガイドディスプレイ,管理センターソフトウェア

超音波検出器

超音波探知器は,駐車ガイドシステムの重要な部分であり,各駐車場の上に直接設置されています.超音波距離測定を使用して,リアルタイムで駐車スペース利用情報を収集し,駐車スペース指標を制御して,異なる駐車スペース条件を表示します.,同時にRS485ネットワークを通じてサブコントローラに駐車スペースの状態情報をタイムリー送信する.

8レベルの検出距離は,異なるプロジェクトのさまざまなインストール環境に対応します.

接着回路は,機器の反干渉と検出安定性を高めるために,様々な組み合わせた判断方法を採用します.

進んだスマートラーニングアンチ・ジャミングアルゴリズムを使用して 隣接する道路,サイドカー,オンカメラの干渉を解決し,検出精度は99.9%を超えています

静電,雷,電波,グループパルスなどに厳格なテストを受け,厳しい電気環境下で信頼性の高い使用を保証しています.

装置の様々な状態を迅速かつ効果的に検出できます. 設置が完了した後,RS485機器の通信状態を1つのボタンを押して検出できます.バスの接続状態を迅速に診断できます.

スイッチの入力と出力インターフェースは,駐車場 (駐車ロックなど) の補助機器を検出し制御し,さまざまなアプリケーションを1つのステップで完了することができます.

基本パラメータ

DIP スイッチの定義

検出距離比較表

基本パラメータ

指示灯の状態

駐車場表示

駐車場の空き状態を最も直接的に表示します.

探知器によって直接制御されます

駐車場には車がない場合,緑色が表示されます.そうでない場合は,赤色が表示されます.

シンプルでエレガントなデザイン

LEDランプの視距離は30m未満です.

装置の設置

駐車場の上に設置する.

建設現場の建築環境に応じて,設置高度は任意に1.0~3.5mで調整できます.

設置効果

中央管理者

駐車場全体の完全な空き状態のデータを数えて処理します.リアルタイムでガイダンスディスプレイに処理結果をプッシュして,車両のガイダンス機能を実現します高性能32ビットARMプラットフォーム,組み込みリアルタイムオペレーティングシステム, 完全な産業設計により 製品の安定性と信頼性が保証されますシステムコントローラ全体をリモートでアップグレードし,いつでもユーザーのニーズを満たすことができます.

センターコントローラーとホストコンピュータの間の通信はイーサネット通信を採用します.

CANバスの産業レベルの通信インターフェイス設計を使用することで,信号通信が安定して信頼性が高く,送信距離は5キロメートルに達します.

短回路,逆接続,誤った接続の保護設計により,短回路,逆接続による関連機器の電気損傷を防止します.建設中に誤った接続と誤った配線.

512の最大管理パーティション (512の関連方法をサポート)

関連情報がダウンロードされた後,関連情報が自動的に保存され,コンピュータなしで独立して正しく実行されます.

駐車場表示の導入

DIP スイッチ

設置効果

ノードコントローラ

接続された検出器のステータスデータを周期的に読み取り,関連する情報コードを中央制御器にアップロードするためにサブコントローラを使用します.そして同時に,中央制御から利用可能な駐車スペース情報データを受信ガイド画面に表示されるようにします

国際的に先進的な32bitの輸入ARMプロセッサと完全な工業グレードの設計を採用することで,製品の安定性と信頼性が保証されます.システムコントローラ全体は,いつでもユーザーのニーズを満たすためにリモートでアップグレードすることができます.

CANバスの産業レベルの通信インターフェース設計により信号通信は安定し信頼性があり,送信距離は5キロメートルに達します

◎電源は,ショート回路,過負荷,過電圧保護を備えた産業用設計を採用しています.

4チャネルのRS485通信インターフェース設計を採用し,各チャネルは完全に独立し,互いに影響を受けず,各バスには最大32台のRS485デバイスが接続できます.通信効率が高い.

装置の様々な状態を迅速かつ効果的に検出できます. インストールが完了した後,RS485機器の通信状態を1つのボタンを押して検出できます.バスの接続状態をすぐに見つけることができます.

基本パラメータ

駐車指示器の導入

DIP スイッチ

設置効果

入口表示画面

室外ガイドスクリーンは,高明るさのLEDモジュール,駆動回路,ブレーキなどで構成され,駐車場の各入り口に設置されています.駐車場の残りの駐車場情報を表示するために使用されます駐車場統計情報を中央制御器から受信し,現在空き駐車場の数を数字とテキスト形式でリアルタイムで表示します.駐車場に入る準備ができている車両のドライバーを提示します週7日24時間使用されます

防水・防塵デザインにより,大きな画面が紫外線防止塗装を採用し,色を変えることは困難です. (シンプルな外見は顧客のニーズに応じてカスタマイズできます.)

プレスペックスパネルと冷たい鋼塗料を用いて

低消費電力の設計,ショート回路,過負荷,電流過剰,電圧過剰保護

工業化設計を採用し,静電,雷,電波,グループパルスなどの厳格なテストを受け,機器の信頼性の高い使用を効果的に保証します.

照明強度は1600mcdに達し,視距離は50m以上で,視角は広い.

プレスペックスパネルと冷たい鋼塗料を用いて,指示灯ははっきりと識別できます.

基本パラメータ

装置の設置

駐車場入口と出口の地面への設置,設置場所と方向は,現場環境を全面的に考慮する必要があります.

設置効果

方向性駐車ガイドスクリーン

室内ガイドスクリーンは,高明るさのLEDモジュール,駆動ユニット,ブレーケット,その他の部品で構成されています.集中制御の出力情報を受信するために駐車場の重要なフォークにインストールされています, 駐車場空き場の数を数字や矢印などで表示し,駐車場空き場所を迅速に見つけられるようにします.駐車場を完全に利用できるように.

ガイドスクリーンは,シンプルで簡潔な外観で,パースペックスパネルとプロファイルシェルを使用します.

多方向表示コンテンツは様々な交差点で使用できます.

● 殻 は 塵 に 耐える もの で,色 を 変える こと が 難しい.

ガイドスクリーンは低電源設計で,ショート回路,電圧過剰,電流過剰,過負荷保護があります.

緑色の指示灯がはっきり見えますし,ランプのビーズは,長距離の視距離と広い視角で強い光の強さを持っています.

基本パラメータ

装置の設置

視覚環境に応じて,スクリーンの間を遮断し,遮断する他の物体を避け,交差点に片道,二道,三道スクリーンを設置します.

プロジェクト参照

駐車ガイドシステム 管理システム ソフトウェア

超音波駐車ガイドシステム ソフトウェアのインストール環境

操作システムプラットフォーム: Win10/ Win7/ WinXP/ Win8/ WinService (X86、X64).

CPU:Intel Core i3以上

記憶力 2G以上

画面: 17インチ ((1024X768) 以上

駐車ガイドシステム ソフトウェアのインストール

インストールデータベース: MYSQL_Setup_V50.exe をクリックします

注: PLPP データベースを既にインストールまたはインストールしている場合は,アンインストールまたは再インストールする必要はありません.アンインストールおよび再インストールが必要な場合は,D: My SQL フォルダを必ず削除してください.

JRE:jre7.exeをインストールする

注: jre7 以降に対応します.既にインストールしている場合は,再インストールまたはアンインストールする必要はありません.

JUTAIの超音波駐車ガイドソフトウェアをインストールする: 駐車ガイドシステムソフトウェア Vx.xx_zh.exe.

注: 駐車ガイドシステムソフトウェアが既にインストールされている場合,あなたは直接アンインストールせずにインストールを書き換えることができます.

ユーザーログイン

クリックして JUTAI 駐車ガイドシステム ソフトウェアを開いて,ユーザー ログイン インターフェイスに入ります デフォルトの管理者ユーザー:管理者,パスワード: 123456, デフォルトの一般的なユーザー:ユーザー,パスワード: 123456.

駐車場 の 概要

強力な電子地図機能,リアルタイムで直感的に各駐車場の車と非車の状態を表示します各ディスプレイ画面に残った駐車場数をリアルタイムで表示し,現場ディスプレイ画面の情報を同期するリアルタイムでオンラインとオフラインの状態と機器の数,保守と管理に便利です.

駐車スペースアイコン 記述:A-B-CはBチャネルのCアドレスを持つセンサを意味します. RS485ケーブルはコントローラの下にあるAアドレスです.

停車ディスプレイアイコン 説明:A-B-C-Dは,BチャンネルのCアドレス付きのディスプレイを意味する. RS485ケーブルは,コントローラの下にあるAアドレス付きのディスプレイです.

デバイス管理

すべてのデバイスの自動検索,自動追加,デバイスを手動で追加する必要はありません. 設定と操作が簡単で便利で迅速です.

マスターコントローラを検索して,クリックしてホストを追加して,ホッピングして 検索ウィンドウ,自動的に検索を開始します.対応する中央コントローラを選択し,中央コントローラ検索を完了するために"OK"をクリックします.

検索デバイスおよび現在の中央制御器で制御されているすべてのデバイス.検索後,システムによって追加されたデバイスとパーティション情報は削除されます.デバイスを追加するだけで,"追加検索"を使ってください..

追加検索,元のデバイスリストを変更せず,新たに追加されたデバイスを検索し,ソフトウェアに追加します.元のデバイス情報やパーティション情報を変更することなく検索が完了したら",データ保存"をクリックします

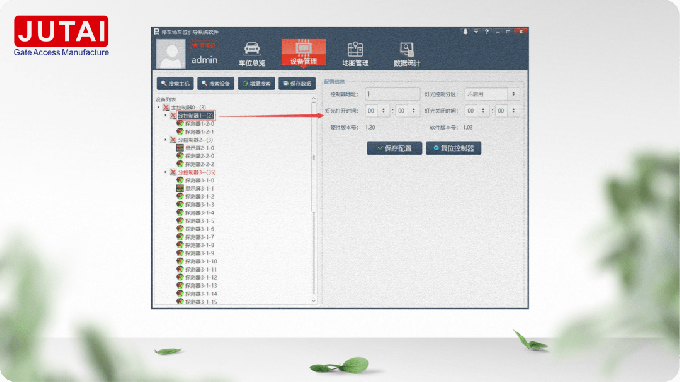

パラメータ設定:左側のマスターコントローラ,スレーブコントローラ,またはディスプレイをクリックします. 設定情報は現在のデバイスの設定情報を表示します.パラメータのプロパティを設定できます.;デバイスを削除するためにデバイスリストを右クリックし,デバイスの数とオンライン状態を同時に表示します.32時間分断コントローラを超えると,その名前は思い出として赤で表示されます..

中央制御器の構成情報: CAN バスの速度: CAN バスが引き離されるほど, CAN バスの速度を設定する必要があります.

スレーブコントローラ設定情報:照明制御パーティション,このパーティションの駐車場が満員になったとき,赤いライトを表示します.緑色の光が表示されます.ライトのオンとオフの時間は,その時に信号のディスプレイをオンまたはオフにします.

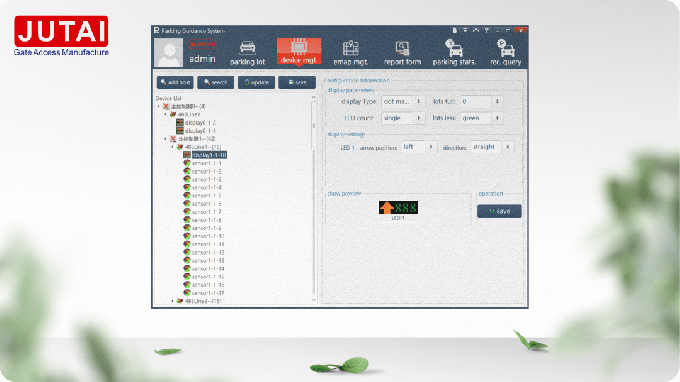

画面の配置情報: 配置可能なディスプレイタイプ,ディスプレイの数,満席と低駐車場のディスプレイパラメータ各画面の矢印の位置と矢印の方向は,ディスプレイの数に応じて設定することができます.

マップ管理

強力な電子地図機能,任意に地図内のアイコンデバイスをドラッグまたは選択できます.同時に,地図は損失のないズームをサポートします.すべてのアイコンは角度とサイズ調整をサポートします.電子地図をより美しく,直感的に.

床を追加または変更するには,電子地図を作成する必要があります.電子地図はCADから輸出され,PSを通じて画像を美化することができます.特別な要件はありません.JPG のような画像形式である限り.
